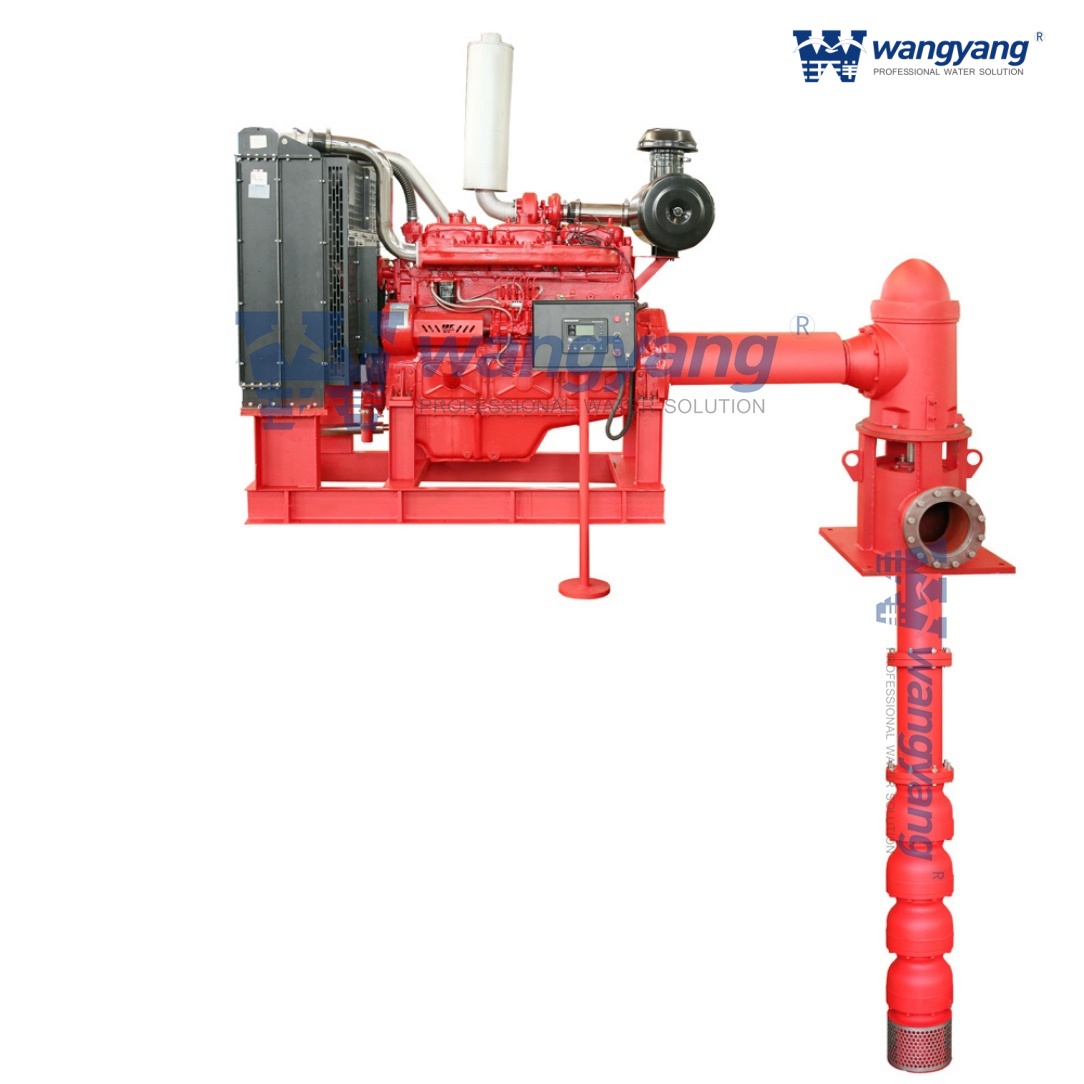

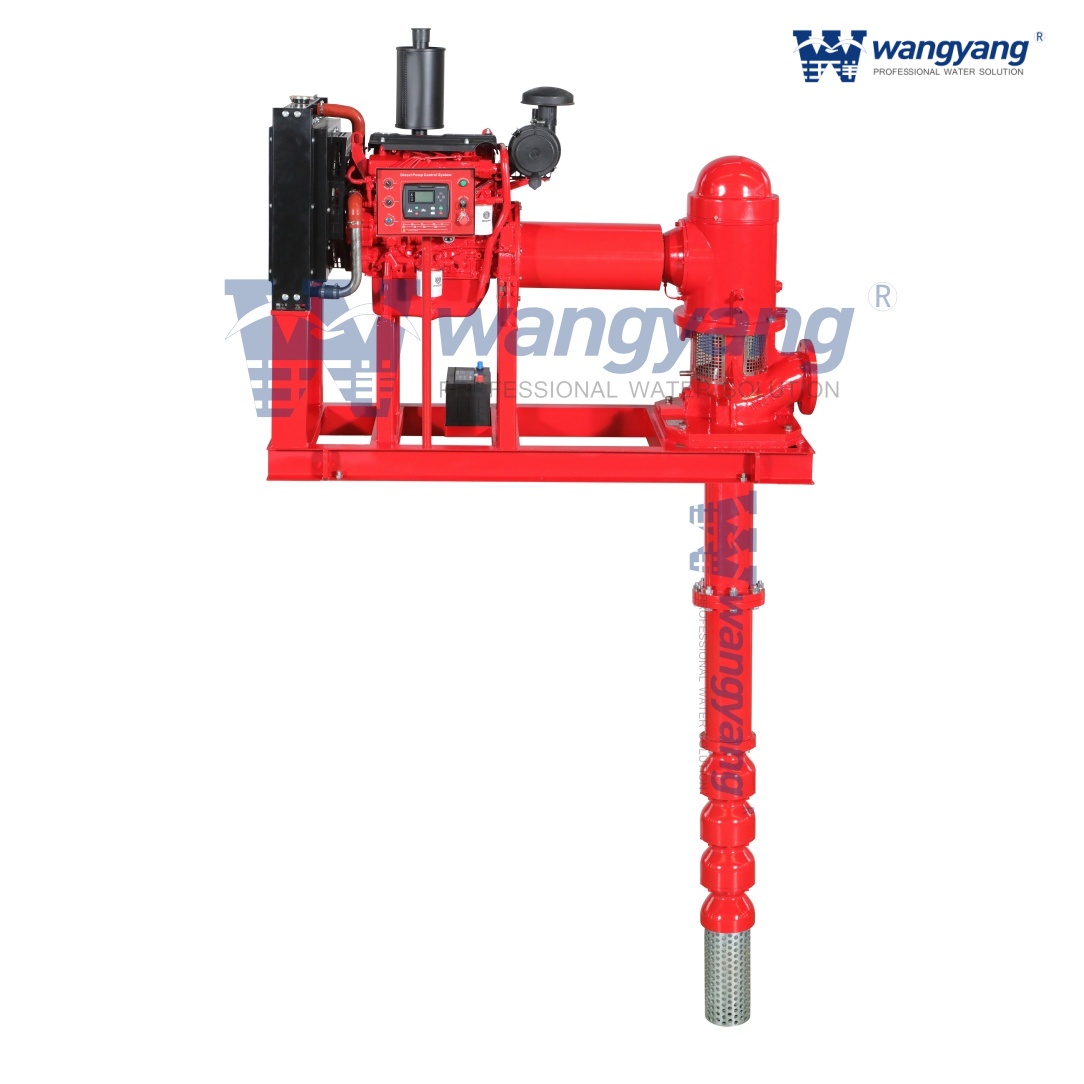

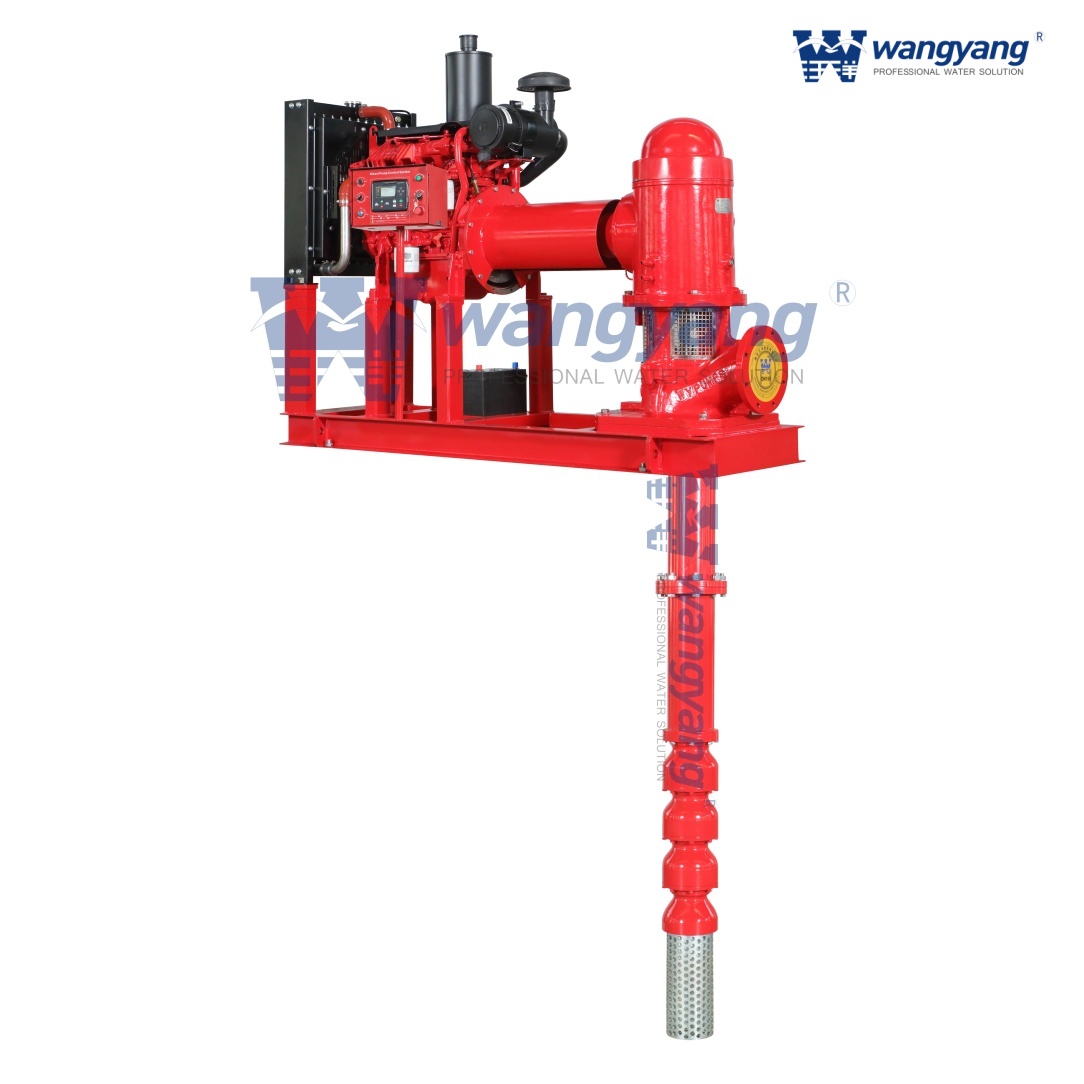

Bomba de incêndio de turbina vertical acionada por motor diesel
Proteja suas instalações com a bomba de incêndio de turbina vertical Wangyang acionada por motor diesel. Projetada usando técnicas de projeto hidráulico de última geração dos EUA, esta bomba oferece capacidades de até 20.000 GPM com eficiência ideal, garantindo supressão confiável de incêndio mesmo durante cortes de energia.
Usando técnicas de última geração dos EUA no projeto de bombas de turbina, a bomba de turbina vertical Wangyang cobre uma ampla gama de condições hidráulicas para atender praticamente todos os serviços de bombeamento do setor com eficiência ideal.
Vantagem da bomba de turbina vertical
• Modelo hidráulico avançado e projeto de estrutura, processo Ashland para núcleo, revestimento epóxi na passagem da lâmina do impulsor, seleção razoável de material, excelente desempenho do produto, longa vida útil.
• Alta eficiência, superior a 2 ~ 8%, do que a bomba local J, JD, JC, com curva de eficiência plana, ampla área para alta eficiência, adição de faixa de separação de 10 a 20%, esforço significativo de economia de energia
• O aparelho de lançamento de areia, uma estrutura de labirinto faz com que a areia não entre no rolamento
• O impulsor e o eixo do motor são suportados por rolamento de cobre, controle de desvio do eixo dentro do padrão americano 0,13 mm, funcionamento suave e baixo ruído.
• A cabeça de descarga da bomba tem uma aparência bonita, janela de reparo conveniente, é fácil de substituir a embalagem
• Em comparação com a mesma bomba de fluxo doméstico, as peças de trabalho de pequeno diâmetro de cerca de 1 polegada, a renovação pode economizar significativamente o custo do usuário e é adequada para bombear bem

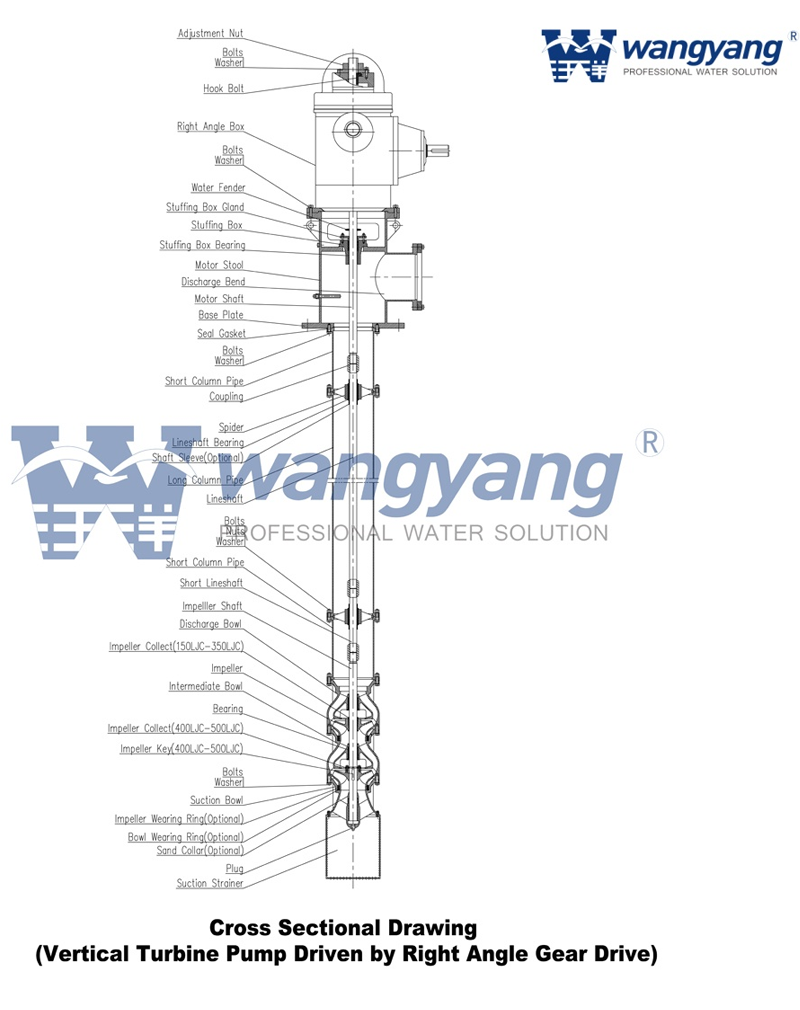

Desenho Seccional Transversal
Especificações da bomba de turbina vertical
• Capacidades de até 20.000 GPM (4.500 m3/h)
• Dirige-se a 1600 pés (500m)
• Temperaturas até 500° F (260° C)
• Tamanhos de tigela de 6" a 28"
• Cabeça de descarga fundida ou fabricada e coluna flangeada
• Construção de tigela flangeada
• Eixo de aço inoxidável
• Construção em liga com descarga externa de áreas críticas de desgaste, disponível para serviços corrosivos/abrasivos
• Alinhamento integrado e tubulação simples para instalação menos dispendiosa e facilidade de manutenção/redução do tempo de inatividade
• Cabeça de descarga: Ferro Fundido, Ferro Dúctil, Aço Fabricado, Aço Inoxidável, Duplex SS
Aplicações da bomba de turbina vertical
Projetada para oferecer versatilidade e durabilidade, a Bomba de Turbina Vertical Wangyang é a escolha preferida para um amplo espectro de indústrias críticas. Da supressão emergencial de incêndio ao processamento industrial contínuo, nossas bombas oferecem desempenho confiável nos ambientes mais exigentes.
Água circulante de serviços públicos
Usinas de resíduos
Processo Industrial
Campos de Golfe/Irrigação de Relva
Irrigação Agrícola
Desidratação
Mineração
Água de resfriamento
Parques Aquáticos
Nevando
Controle de inundações
Ingestão de água do mar e água bruta
Combate a incêndio
Água circulante do condensador
Eclusa de Cinzas
1. Água circulante de serviços públicos
Fornece circulação contínua de água para sistemas de utilidade pública, incluindo redes de aquecimento urbano e centrais elétricas municipais. A alta eficiência da bomba garante uma operação estável para redes de serviços públicos de infraestrutura em grande escala.
2. Estações de Águas Residuais
Essencial para instalações municipais de tratamento de esgoto. Nossas bombas lidam com eficiência com efluentes tratados e água de processo, projetadas com materiais robustos para suportar a natureza corrosiva dos ambientes de águas residuais.
3. Processo Industrial Serve como o coração das indústrias de manufatura, proporcionando transferência consistente de fluidos para processamento químico, fabricação de aço e fábricas de papel onde a confiabilidade e o controle preciso do fluxo são obrigatórios.
4. Campos de golfe e irrigação de grama
Fornece a alta pressão necessária para extensas redes de sprinklers em campos de golfe e estádios esportivos. A operação silenciosa e o design vertical permitem uma instalação discreta perto de áreas recreativas.
5. Irrigação Agrícola
Otimizadas para extração em poços profundos, essas bombas fornecem abastecimento de água em grande volume para sistemas de irrigação de terras agrícolas, garantindo a hidratação das culturas mesmo em regiões áridas com lençóis freáticos profundos.
6. Desidratação
Crítico para canteiros de obras e projetos de engenharia civil. A bomba baixa rapidamente os lençóis freáticos em poços de escavação, garantindo um ambiente de trabalho seco e seguro para a colocação de fundações.
7. Mineração
Construído para resistir a ambientes severos de mineração. Com opções de materiais resistentes à abrasão e designs de eixo fechado, ele lida com eficiência com fluidos de desidratação de minas e processamento mineral contendo sólidos suspensos.
8. Água de resfriamento
Opera continuamente em circuitos de torres de resfriamento de refinarias e plantas fabris. A bomba garante a remoção constante de calor para manter as temperaturas do processo e evitar o superaquecimento do equipamento.
9. Parques Aquáticos
Fornece circulação de grande volume para piscinas de ondas, rios lentos e grandes atrações aquáticas. As bombas são projetadas visando segurança e eficiência energética para gerenciar centros aquáticos de alta capacidade.
10. Fazendo neve (nevando)
Fornece água em alta pressão para canhões de neve em estações de esqui. A construção robusta da bomba garante um arranque e funcionamento fiáveis, mesmo em temperaturas congelantes, para manter a cobertura de neve.
11. Controle de inundações
Implantado em estações de bombeamento de águas pluviais para gerenciar chuvas fortes. Estas bombas de alto fluxo movimentam rapidamente grandes volumes de águas de enchentes para proteger áreas urbanas e infraestruturas baixas.
12. Ingestão de água do mar e água bruta
Ideal para estações costeiras de captação de água de oceanos, lagos ou rios. Disponível em construção duplex em aço inoxidável ou bronze para resistir à corrosão salina e à bioincrustação.
13. Combate a incêndio
Um componente crítico de segurança para instalações industriais e comerciais. Acionada por motor diesel, esta bomba garante o fornecimento imediato de água em alta pressão para sistemas de supressão de incêndio, mesmo durante cortes de energia elétrica.
14. Água circulante do condensador
Projetado especificamente para usinas de geração de energia circularem água de resfriamento através de condensadores de vapor. O modelo hidráulico de alta eficiência maximiza a eficiência térmica geral da usina.
15. Eclusa de cinzas
Projetado para serviços severos em usinas termelétricas a carvão. Apresenta componentes de desgaste endurecidos e uma estrutura de rolamento à prova de areia para lidar com lamas de cinzas abrasivas sem falhas prematuras.
1. Conjunto do reservatório da bomba
O conjunto do reservatório é o coração da bomba de turbina vertical. A carcaça do tipo impulsor e difusor foi projetada para fornecer a altura manométrica e a capacidade que seu sistema exige da maneira mais eficiente possível. O fato de a bomba de turbina vertical poder ser multiestágio permite flexibilidade máxima tanto na seleção inicial da bomba quanto no caso de modificações futuras do sistema exigirem uma alteração na classificação da bomba.
Uma variedade de opções de materiais permite a seleção da bomba mais adequada até mesmo para os serviços mais severos. As diversas opções de montagem do reservatório disponíveis garantem que a bomba de turbina vertical satisfaça as necessidades dos usuários para uma operação segura, eficiente, confiável e livre de manutenção.
2. Coluna Flangeada
As seções da coluna são fornecidas com extremidades flangeadas incorporando ajustes registrados para facilitar o alinhamento durante a montagem para garantir a concentricidade. Nossos retentores de rolamento padrão são rosqueados na seção da coluna. O eixo de linha lubrificado pelo produto é recomendado para facilitar a manutenção. Luva de eixo renovável ou revestimento duro do eixo disponível para maior vida útil. O eixo de linha fechado é protegido pela lavagem com água do rolamento do tubo envolvente em serviços corrosivos/abrasivos. Eixo de linha lubrificado a óleo disponível em configurações longas.
3. Cabeça de descarga
A cabeça de descarga funciona para mudar a direção do fluxo de vertical para horizontal e para acoplar a bomba à tubulação do sistema, além de apoiar e alinhar o acionador. A cabeça de descarga acomoda todos os tipos de configurações de driver. Sub-base opcional pode ser fornecida. Wangyang oferece três tipos básicos para máxima flexibilidade.
