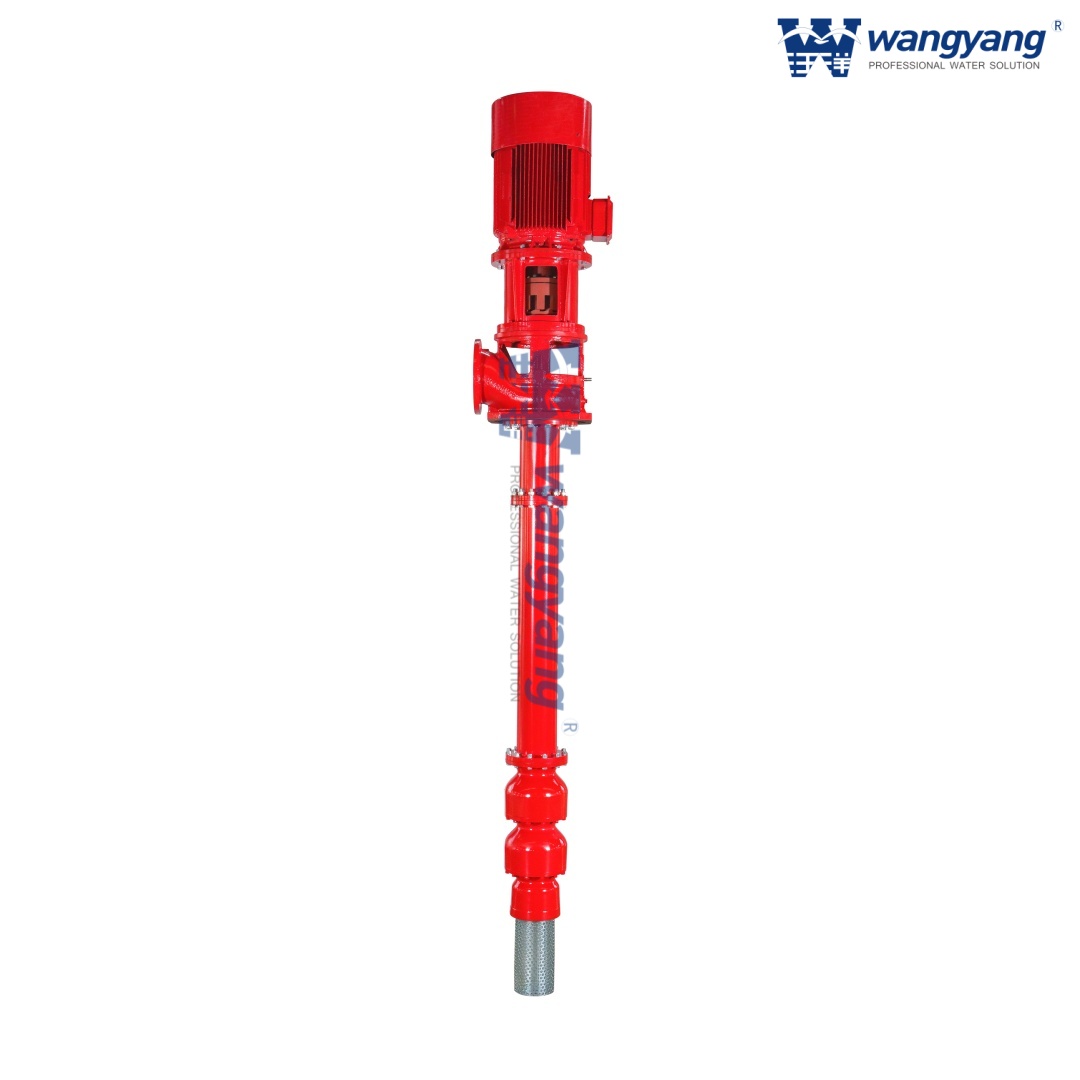

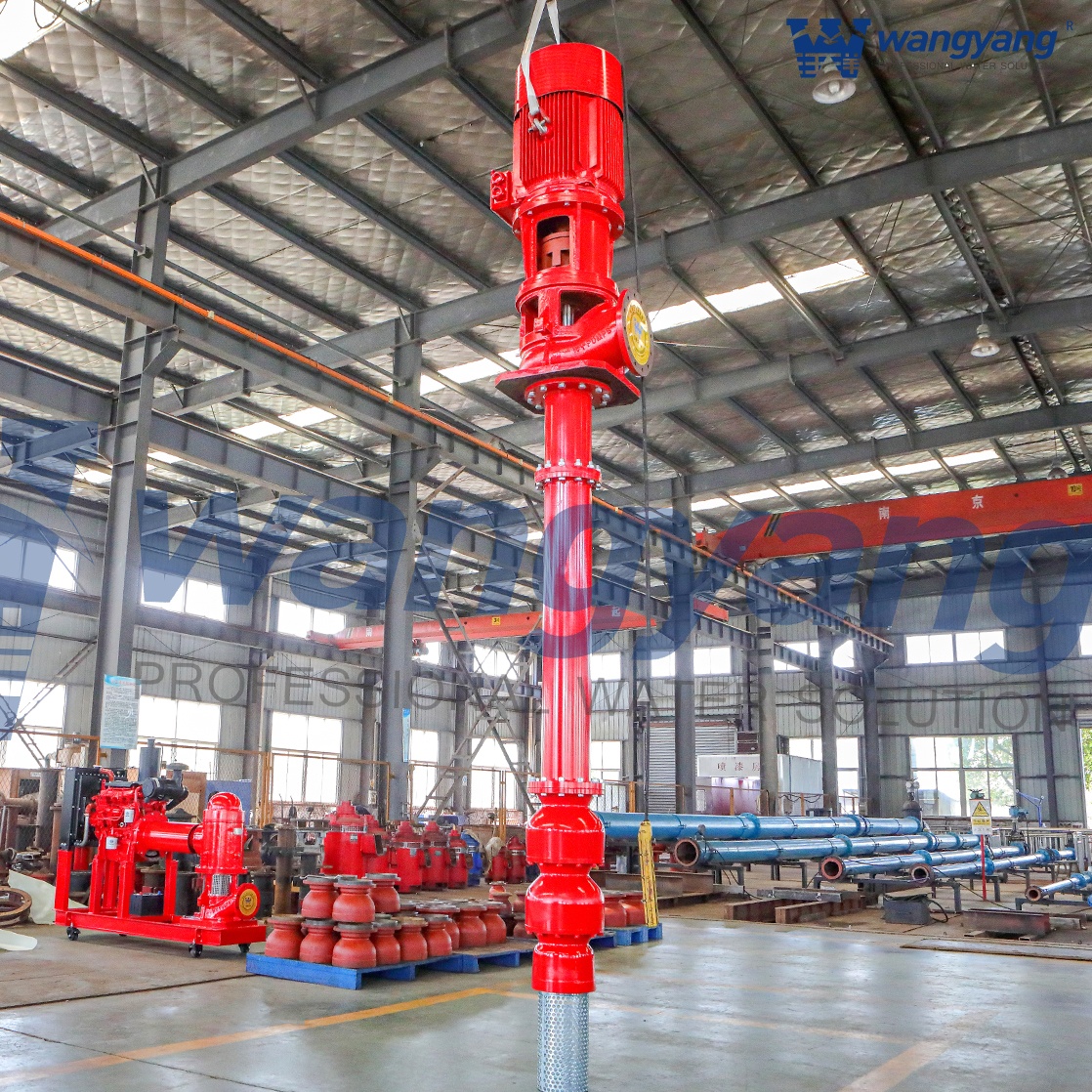

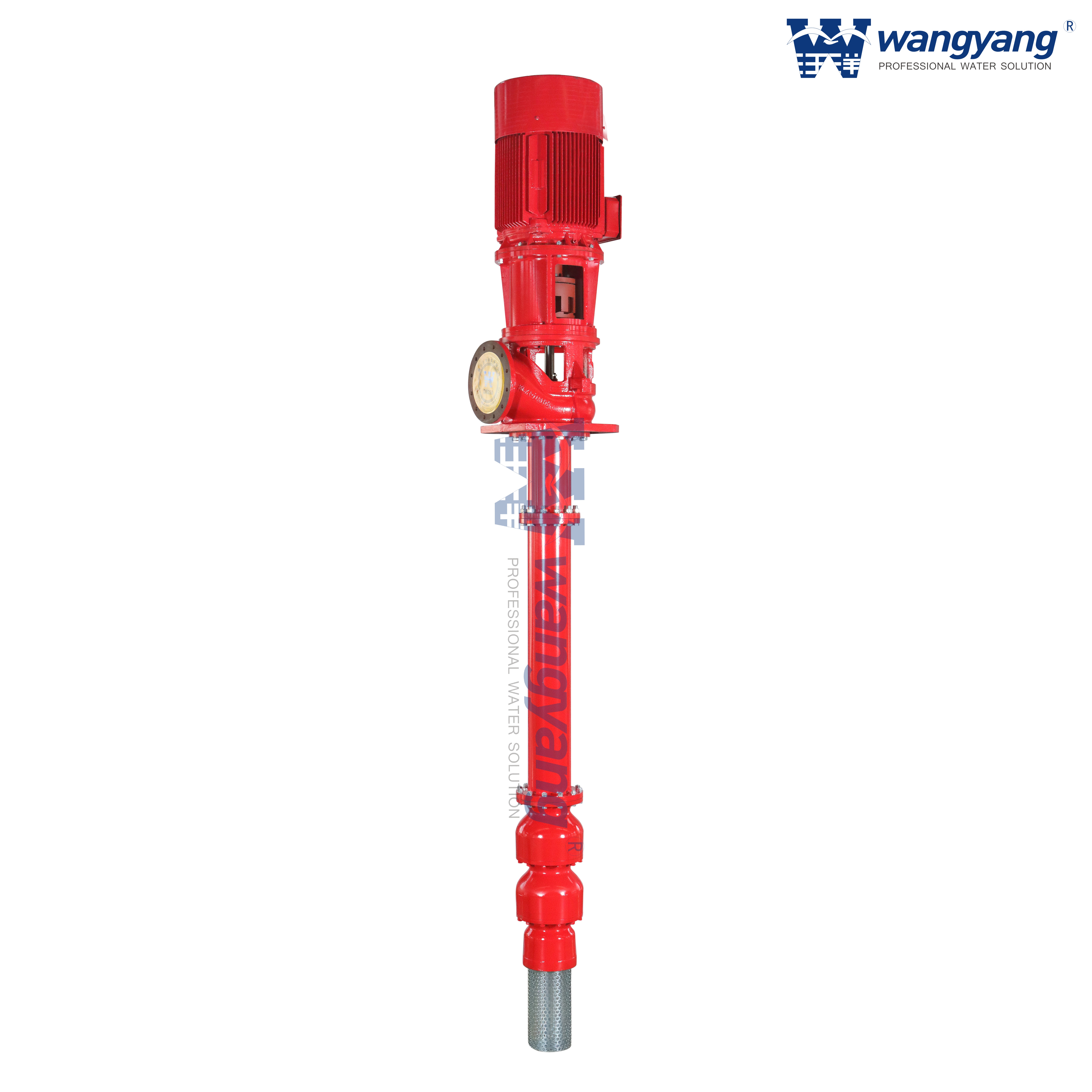

Bomba de incêndio de turbina vertical acionada por motor VSS

Especificações da bomba de turbina vertical

•  Capacidades de até 20.000 GPM (4.500 m3/h)

•  Dirige-se a 1600 pés (500m)

•  Temperaturas até 500° F (260° C)

•  Tamanhos de tigela de 6" a 28"

•  Cabeça de descarga fundida ou fabricada e coluna flangeada

•  Construção de tigela flangeada

•  Eixo de aço inoxidável

•  Construção em liga com descarga externa de áreas críticas de desgaste, disponível para serviços corrosivos/abrasivos

•  Alinhamento integrado e tubulação simples para instalação menos dispendiosa e facilidade de manutenção/redução do tempo de inatividade

Material da bomba de turbina vertical

Tigela: Ferro Fundido, Ferro Dúctil, Aço Inoxidável, Duplex SS, Bronze

Eixo: Aço Carbono, Aço Inoxidável, Duplex SS, 17-4PH SS, Modelo K500

Impulsor: Ferro Fundido, Ferro Dúctil, Aço Inoxidável, Duplex SS, Bronze

Cabeça de descarga: Ferro Fundido, Ferro Dúctil, Aço Fabricado, Aço Inoxidável, Duplex SS

Aplicações da bomba de turbina vertical

A Bomba de Turbina Vertical é uma solução de bombeamento incrivelmente versátil e eficiente, amplamente utilizada em vários setores. Abaixo estão as principais aplicações onde esta bomba se destaca, tornando-a uma escolha preferida para muitos sistemas críticos:

Água circulante de serviços públicos

Essencial para a circulação de água em sistemas de utilidades, ensurioperação suave de resfriamento e outros processos.

Estações de Tratamento de Águas Residuais

Usado no tratamento de águas residuais para circular e processar água de forma eficiente, garantindo taxas de fluxo e desempenho ideais.

Processo Industrial

Comumente usado em vários processos industriais que exigem circulação confiável de água para resfriamento, mistura ou outras necessidades operacionais.

Campos de Golfe/Irrigação de Relva

Ideal para sistemas de irrigação em campos de golfe e campos desportivos, proporcionando abastecimento de água consistente para grandes áreas.

Irrigação Agrícola

Fornece soluções de irrigação eficientes para agricultura em grande escala, ajudando a distribuir água uniformemente entre as culturas para um crescimento ideal.

Desidratação

Essencial em aplicações de desidratação, especialmente em construção, mineração ou outras indústrias onde é necessária a remoção de água de locais ou locais específicos.

Mineração

Desempenha um papel crítico na indústria de mineração, lidando com a transferência de água para resfriamento, transporte de lama ou outros processos de mineração.

Sistemas de água de resfriamento

Utilizado em usinas de energia, refinarias e sistemas de resfriamento industrial para circular água de resfriamento e manter temperaturas operacionais seguras.

Parques Aquáticos

Utilizado em parques aquáticos recreativos para circulação de água, garantindo fluxo de água limpo, suave e contínuo para diversas atrações.

Neve

Ideal para sistemas de produção de neve, fornecendo o volume de água necessário para a criação de neve artificial em estações de esqui.

Controle de inundações

Fornece apoio essencial para sistemas de controlo de cheias, afastando a água de áreas vulneráveis para proteger comunidades e infra-estruturas.

Ingestão de água do mar e água bruta

Usado para captação de água do mar e água bruta em usinas de dessalinização, irrigação ou aplicações industriais onde é necessária uma captação confiável de água.

Sistemas de Combate a Incêndio

Componente vital nos sistemas de combate a incêndios, garantindo o fluxo contínuo de água para supressão de incêndios em ambientes industriais e municipais.

Água circulante do condensador

Integrante em usinas e sistemas de troca de calor para circulação de água através de condensadores, mantendo a produção eficiente de energia.

Eclusa de Cinzas

Utilizado na remoção e transporte de cinzas em usinas, garantindo o descarte adequado e a transferência dos materiais cinzas de forma controlada.

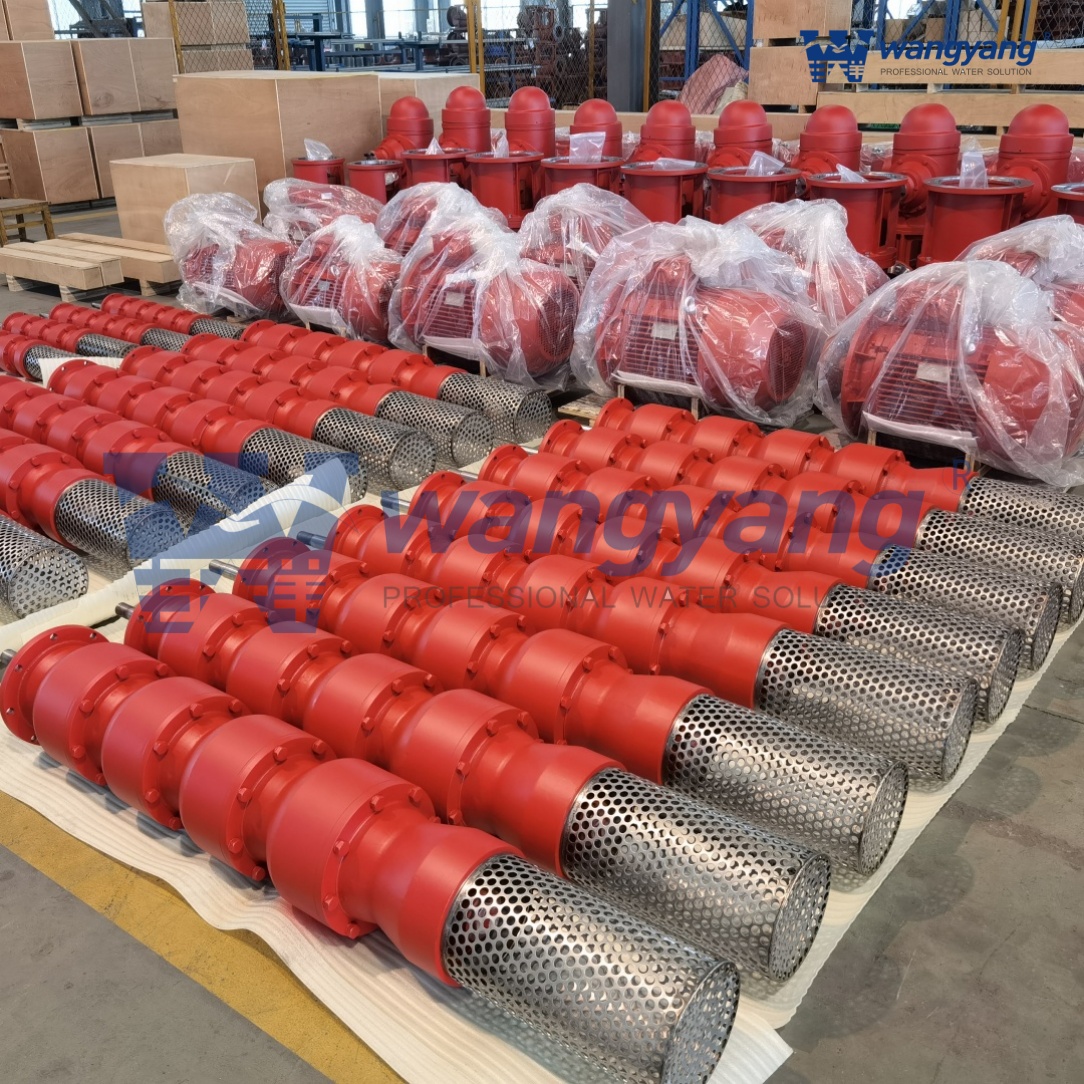

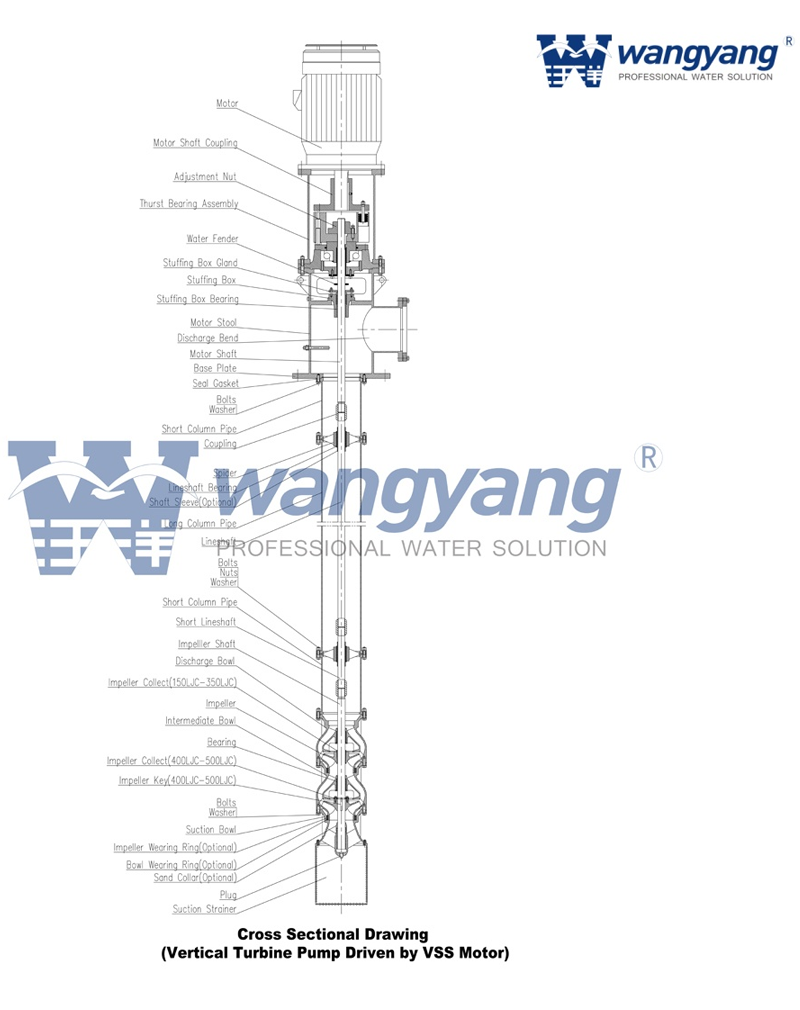

1. Conjunto do reservatório da bomba

O conjunto do reservatório é o coração da bomba de turbina vertical. A carcaça do tipo impulsor e difusor foi projetada para fornecer a altura manométrica e a capacidade que seu sistema exige da maneira mais eficiente possível. O fato de a bomba de turbina vertical poder ser multiestágio permite flexibilidade máxima tanto na seleção inicial da bomba quanto no caso de modificações futuras do sistema exigirem uma alteração na classificação da bomba.

Uma variedade de opções de materiais permite a seleção da bomba mais adequada até mesmo para os serviços mais severos. As diversas opções de montagem do reservatório disponíveis garantem que a bomba de turbina vertical satisfaça as necessidades dos usuários para uma operação segura, eficiente, confiável e livre de manutenção.

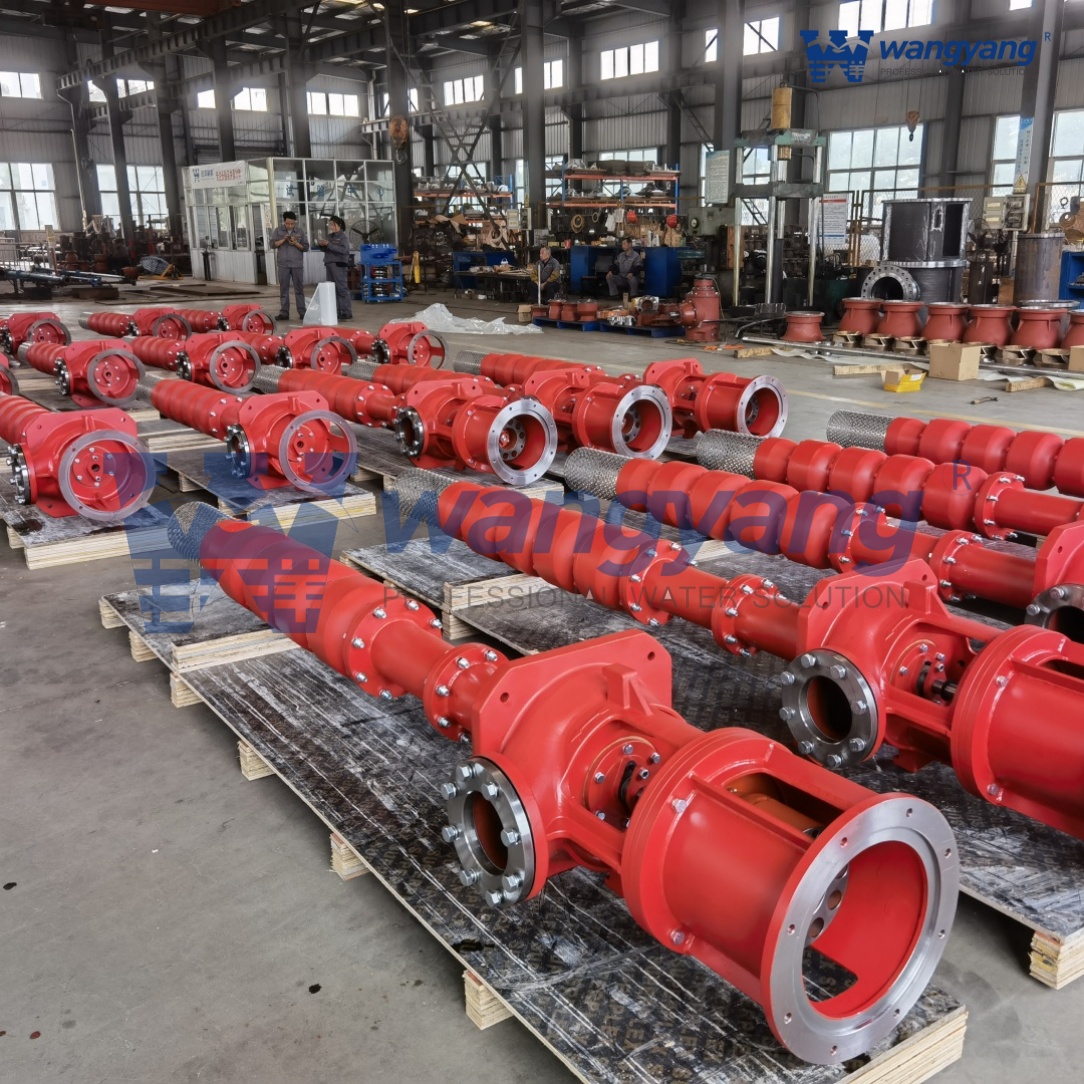

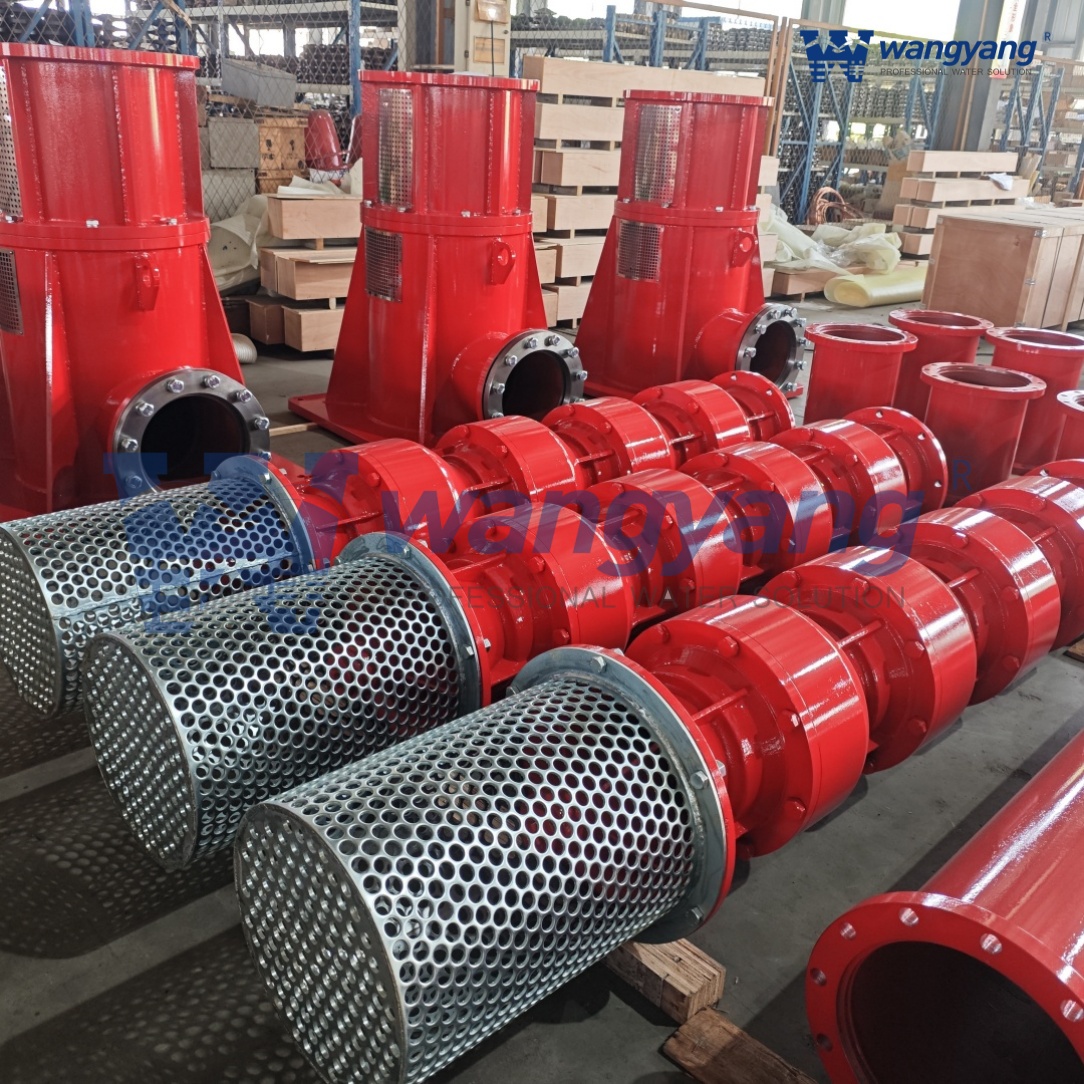

2. Coluna Flangeada

As seções da coluna são fornecidas com extremidades flangeadas incorporando ajustes registrados para facilitar o alinhamento durante a montagem para garantir a concentricidade. Nossos retentores de rolamento padrão são rosqueados na seção da coluna. O eixo de linha lubrificado pelo produto é recomendado para facilitar a manutenção. Luva de eixo renovável ou revestimento duro do eixo disponível para maior vida útil. O eixo de linha fechado é protegido pela lavagem com água do rolamento do tubo envolvente em serviços corrosivos/abrasivos. Eixo de linha lubrificado a óleo disponível em configurações longas.

3. Cabeça de descarga

A cabeça de descarga funciona para mudar a direção do fluxo de vertical para horizontal e para acoplar a bomba à tubulação do sistema, além de apoiar e alinhar o acionador. A cabeça de descarga acomoda todos os tipos de configurações de driver. Sub-base opcional pode ser fornecida. Wangyang oferece três tipos básicos para máxima flexibilidade.

Cobertura Hidráulica da Bomba de Turbina Vertical
