Hélice de fluxo submersível QJB do fabricante chinês

Introdução do misturador submersível QJB‌

‌Série de mixagem de alta velocidade‌

Ideal para tanques de balanceamento de estações de tratamento de águas residuais, tanques de nitrificação/desnitrificação, tanques de tratamento/armazenamento de lodo e processos industriais que envolvem mistura de líquidos com sólidos em suspensão. Previne eficazmente a sedimentação.

‌Série de hélices de baixa velocidade‌

Adequado para tanques de aeração de águas residuais industriais e municipais, tanques anaeróbicos, tanques de nitrificação/desnitrificação em grande escala, tanques de lodo ativado tipo disco, piscinas de desinfecção e mistura industrial. Gera fluxo de água forte de baixo cisalhamento e canal aberto, permitindo fácil criação de:

• Circulação de fluidos de grande volume

• Fluxo de água da fase de nitrificação/desnitrificação/remoção de fósforo

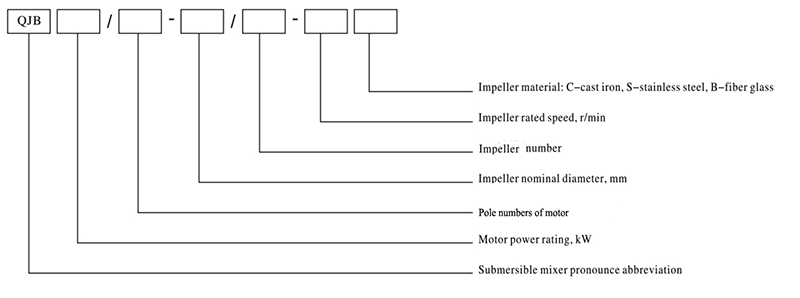

Métodos de designação de modelo

‌Condições operacionais‌

• Temperatura média máxima‌: ≤40°C

• Faixa de pH do meio‌: 5–9

• Densidade média‌: ≤1150 kg/m³

• Profundidade máxima de submersão para operação contínua‌: ≤20m

Estrutura do misturador submersível

O misturador submersível QJB é composto principalmente pelo corpo do misturador, sistema de instalação e equipamento de controle elétrico.

De acordo com o modo de funcionamento, o misturador submersível QJB pode ser dividido em duas categorias: 1) Misturador submersível de tipo misto (correspondente ao misturador submersível de conexão direta); 2) Misturador submersível de hélice de fluxo de baixa velocidade (correspondente ao misturador submersível de conexão não direta).

De acordo com o método de formação das lâminas, o misturador submersível QJB é dividido em duas subcategorias: 1) Misturador fundido: As pás (impulsores) são formadas por fundição e o invólucro do corpo principal é feito de ferro fundido; 2) Misturador de estampagem: As lâminas são formadas por estampagem e o corpo principal é feito de aço inoxidável.

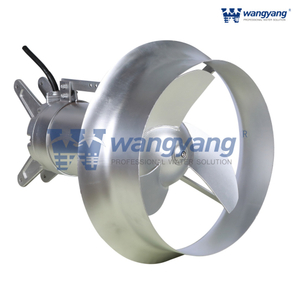

1. Misturador submersível de tipo misto

Conforme mostrado na Figura 1, o misturador submersível de conexão direta é composto principalmente por duas partes: o impulsor e o motor submersível, com o impulsor montado diretamente no eixo do motor. Geralmente é equipado com anel de jato (sua função é aumentar o fluxo axial, reduzir o fluxo radial, reduzir a vibração do impulsor e melhorar a estabilidade de operação); enquanto o misturador submersível de hélice de fluxo de baixa velocidade não está equipado com tal anel de jato.

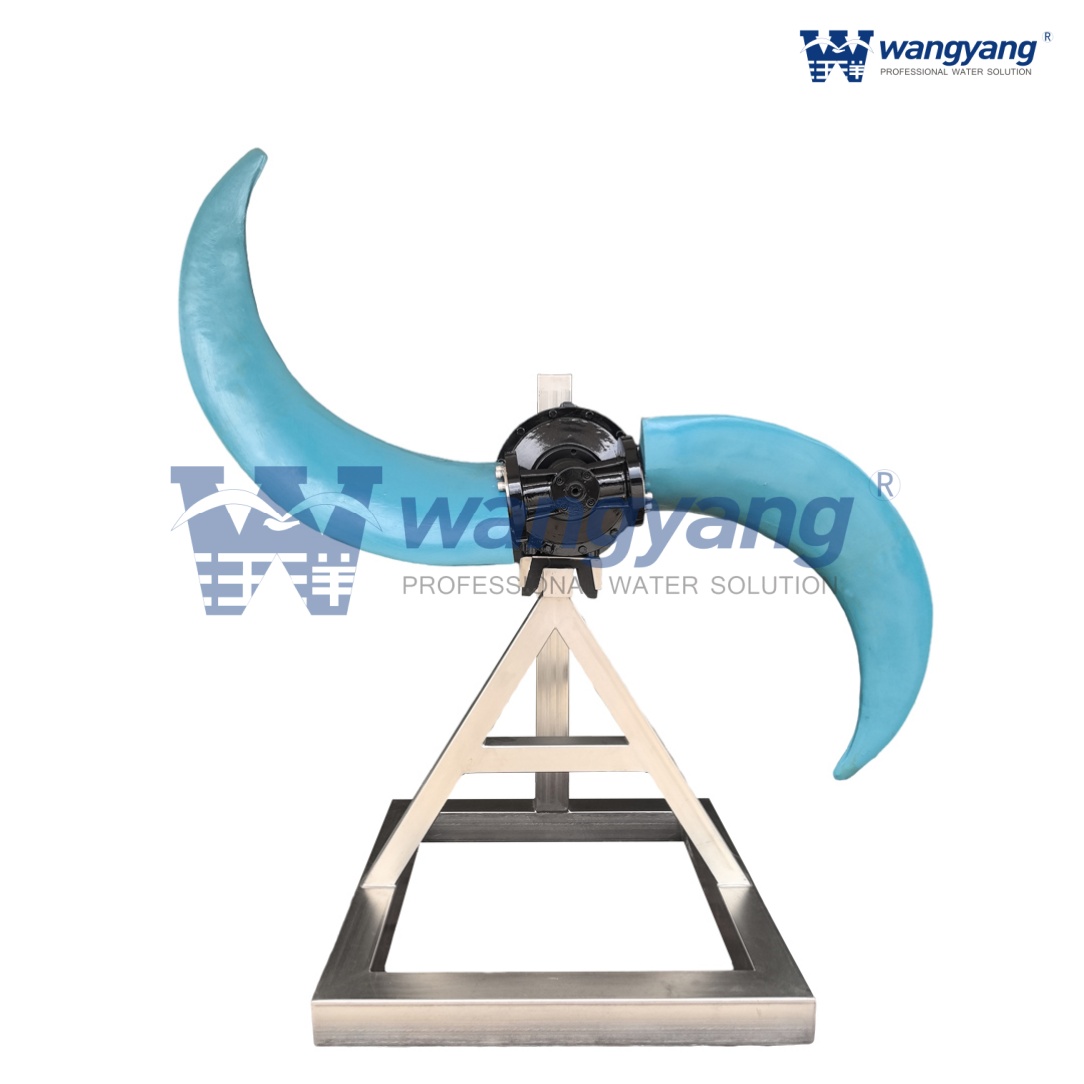

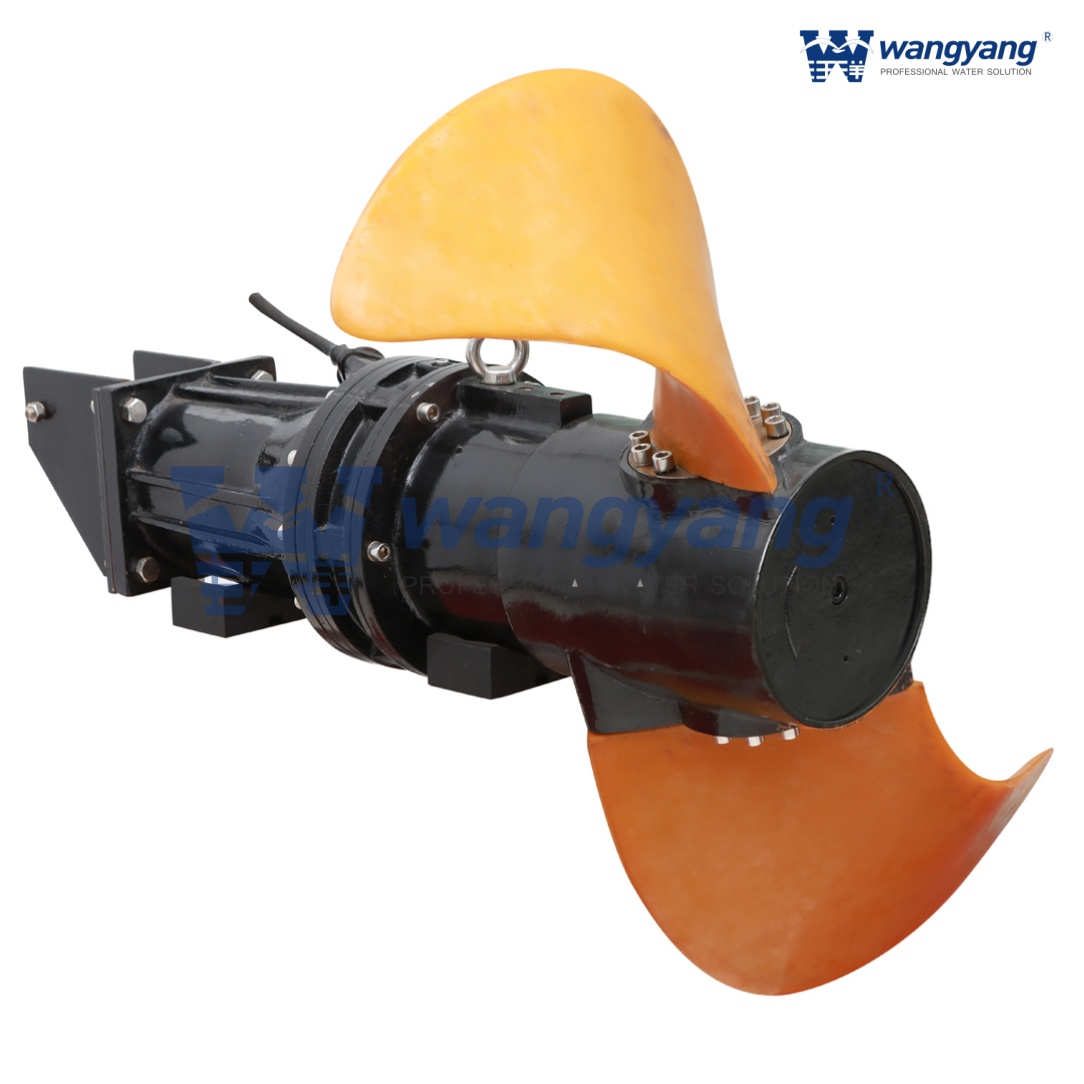

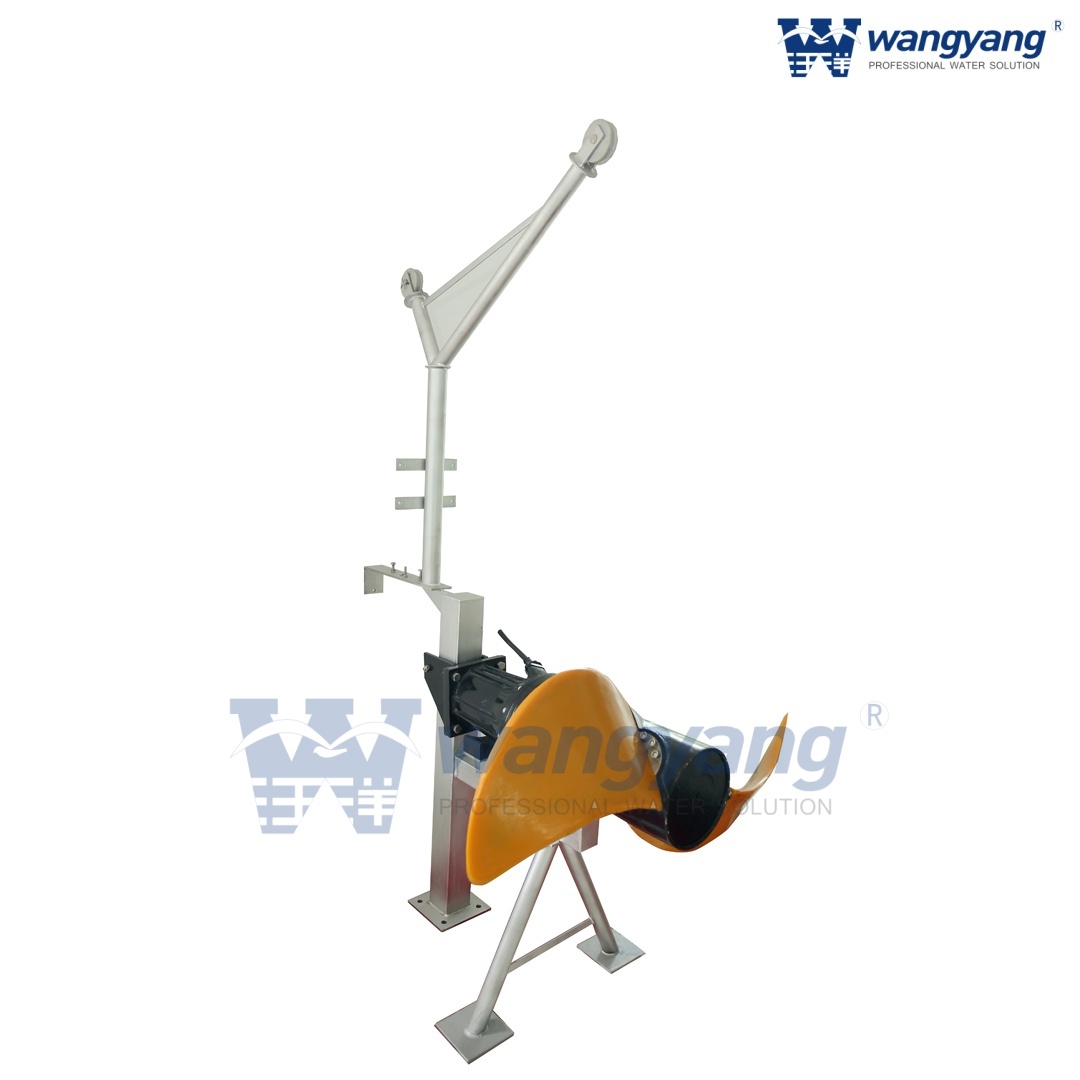

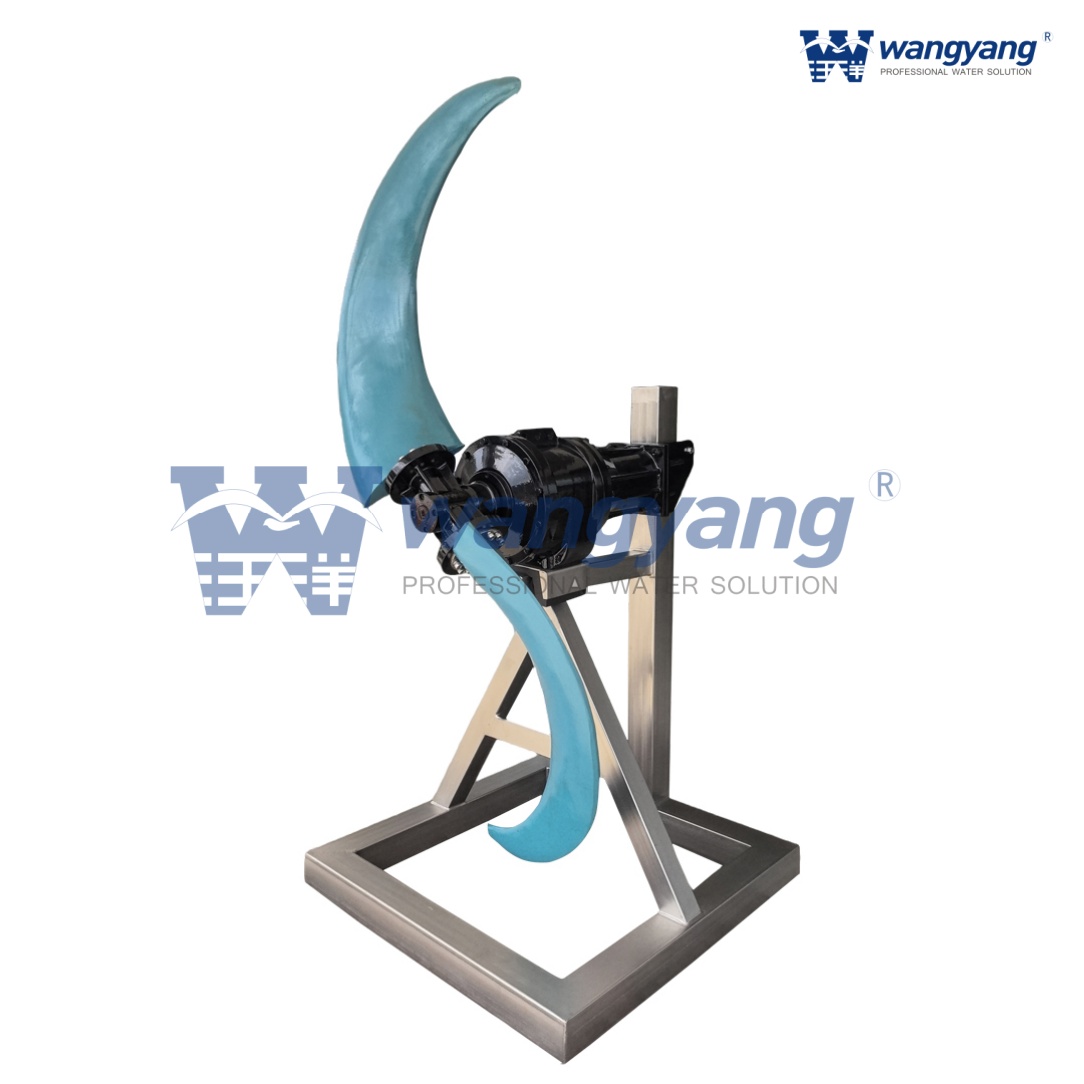

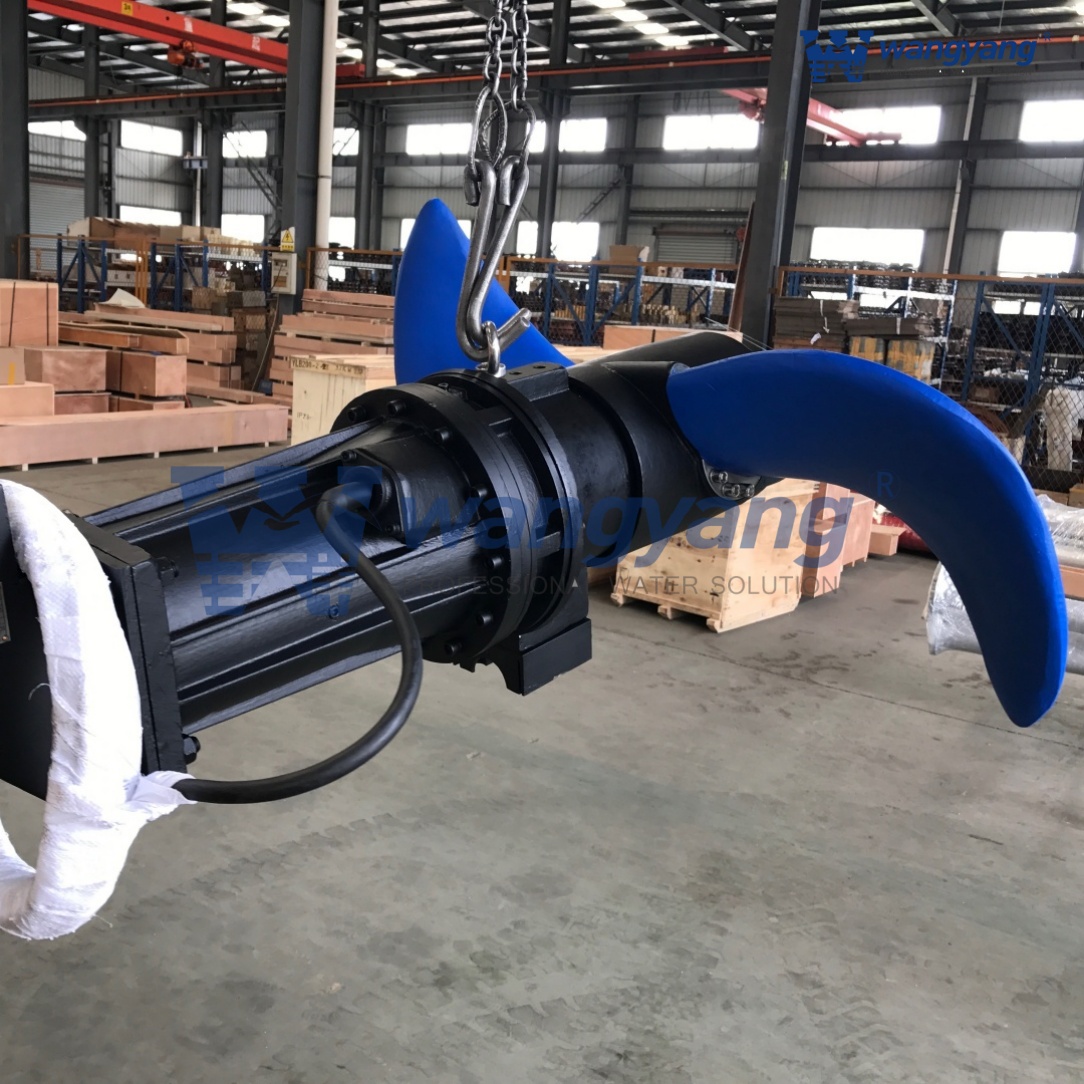

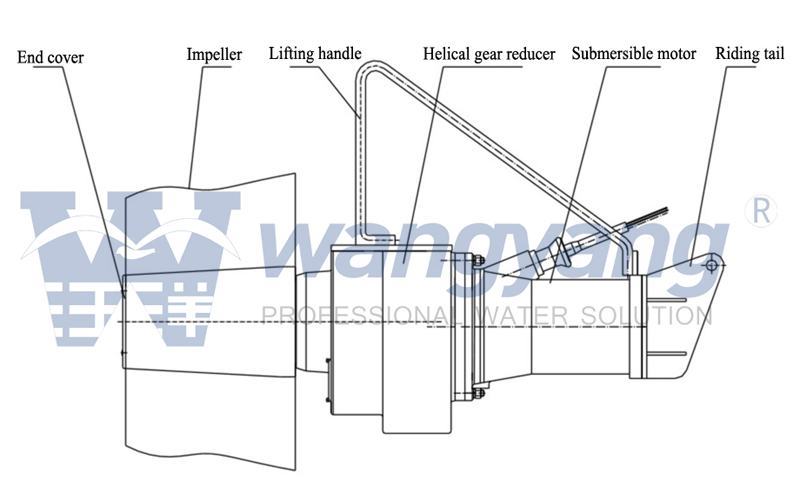

2. Misturador submersível de hélice de fluxo de baixa velocidade

Conforme mostrado na Figura 2, o misturador submersível com hélice de fluxo de baixa velocidade é composto principalmente de três partes: um impulsor, um motor submersível e um dispositivo de redução de velocidade. O impulsor é montado no eixo de saída do dispositivo de redução de velocidade.

Tabela 1 Principais parâmetros de desempenho do misturador submersível QJB

Sr.	Modelo	Poder	Atual	Velocidade	Diâmetro do impulsor.	Impulso	Peso
1	QJB0,85/8-260/3-740C/S *	0.85	3.2	740	260	163	55
2	QJB1.5/6-260/3-980C/S*	1.5	3.9	980	260	290	55
3	QJB2.2/8-320/3-740C/S*	2.2	5.9	740	320	582	110
4	QJB4/6-320/3-980C/S*	4	9.3	980	320	609	115
5	QJB1.5/8-400/3-740/S	1.5	4.5	740	400	600	70
6	QJB2.5/8-400/-740/S	2.5	7.3	740	400	800	70
7	QJB3/8-400/3-740/S	3.0	8.0	740	400	850	70
8	QJB4/6-400/3-980/S	4.0	9.6	980	400	1200	73
9	QJB4/12-620/3-80/S	4.0	14.5	480	620	1100	184
10	QJB5/12-620/3-480/S	5.0	18.0	480	620	1800	184
11	QJB75/12-620/3-480/S	7.5	26.8	480	620	2600	229
12	QJB10/12-620/3-480/S	10.0	29.3	480	620	2900	229
13	QJB12/12-620/3-480/S	12.0	32.0	480	620	3100	250
14	QJB15/12-620/3-480/S	15.0	42.8	480	620	4200	305
15	QJB18.5/12-620/3-480/S	18.5	55.0	480	620	5300	315
16	QJB22/12-620/3-480/S	22.0	65.0	480	620	6100	335
Nota: Os modelos com um asterisco (*) depois são misturadores fundidos e os restantes são misturadores perfurados

Tabela 2 Principais parâmetros de desempenho da hélice submersível de baixa velocidade

Sr.	Modelo	Poder	Atual	Velocidade	Diâmetro do impulsor.	Impulso	Peso
1	QJB1.5/4-1100/2-60/B	1.5	3.65	60	1100	680	150
2	QJB2.2/4-1100/2-80/B	2.2	5.05	80	1100	1925	160
3	QJB3/4-1100/2-100/ B	3.0	6.64	100	1100	2240	160
4	QJB414-1100/2-130/B	4.0	8.62	130	1100	2640	165
5	QJB1.5/4-1400/2-43/B	1.5	3.65	43	1400	650	150
6	QJB2.2/4-1400/2-50/B	2.2	5.05	50	1400	845	160
7	QJB3/4-1400/2-65/B	3.0	6.64	65	1400	1250	160
8	QJB4/4-1400/2-75/ B	4.0	8.62	75	1400	1680	172
9	QJB1.5/4-1600/2-39/B	1.5	3.65	39	1600	680	155
10	QJB2.2/4-1600/2-43/B	2.2	5.05	43	1600	910	165
11	QJB3/4-1600/2-51/B	3.0	6.64	51	1600	1548	165
12	QJB4/4-1600/2-62/B	4.0	8.62	62	1600	1810	170
13	QJB1.5/4-1800/2-34/B	1.5	3.65	34	1800	1120	190
14	QJB2.2/4-1800/2-39/B	2.2	5.05	39	1800	1332	200
15	QJB3/4-1800/2-44/B	3.0	6.64	44	1800	1815	200
16	QJB4/4-1800/2-52/B	4.0	8.62	52	1800	2360	280
17	QJB5.5/4-1800/2-62/B	5.5	11.7	62	1800	2820	280
18	QJB2.2/4-2200/2-30/B	2.2	5.05	30	2200	1305	210
19	QJB3/4-2200/2-34/B	3.0	6.64	34	2200	1810	210
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
20	QJB4/4-2200/2-38/B	4.0	8.62	38	2200	2420	280
21	QJB5.5/4-2200/2-43/B	5.5	11.7	43	2200	2760	290
22	QJB3/4-2500/2-29/B	3.0	6.64	29	2500	1960	220
23	QJB4/4-2500/2-33/B	4.0	8.62	33	2500	2640	290
24	QJB5.5/-2500/2-39/B	5.5	11.7	39	2500	2920	290
25	QJB7.5/4-2500/2-43/B	7.5	15.9	43	2500	3230	300

• Mistura e homogeneização de esgoto/águas residuais/lodo

• Processos de espessamento

• Desidratação de lodo

• Otimização da transferência de calor

• Limpeza de tanque

• Evitar a deposição de partículas nas paredes/fundos do tanque

• Remoção de sólidos suspensos

• Anti-gelo

• Geração de fluxo de água

• Sistemas de recirculação

• Estrutura e Manutenção: Estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação e revisão convenientes e longa vida útil.

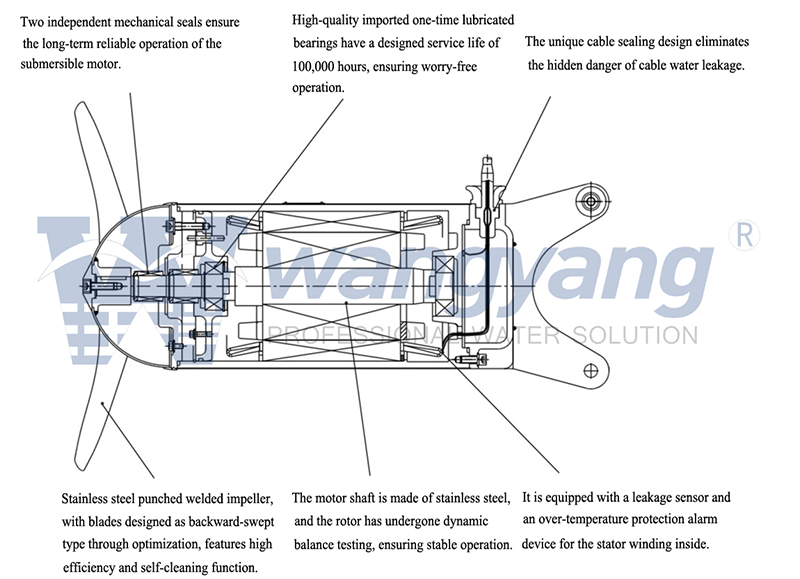

• Projeto do impulsor: A estrutura do projeto hidráulico é otimizada para alta eficiência de trabalho; as lâminas viradas para trás têm uma função de autolimpeza integrada, que pode evitar que detritos enrolem e entupam.

• Economia de energia e anti-sedimentação: Quando utilizado em conjunto com um sistema de arejamento, o consumo de energia é significativamente reduzido, a eficiência da transferência de oxigénio é notavelmente melhorada e a sedimentação é eficazmente evitada.

• Vedação de cabos: O design exclusivo de vedação do cabo elimina completamente o risco de vazamento de água através do cabo.

• Proteção do motor: Os enrolamentos do motor possuem isolamento Classe F com classificação de proteção IP68. São adotados rolamentos de alta qualidade com lubrificação única e desempenho livre de manutenção, equipados com detecção de vazamento na câmara de óleo e funções de proteção contra superaquecimento do enrolamento do motor para garantir uma operação segura e confiável do motor.

• Vedação Mecânica: São utilizados dois selos mecânicos independentes, sendo o par de fricção feito de carboneto de tungstênio resistente à corrosão; todos os fixadores são feitos de aço inoxidável.

• Tecnologia Anticorrosão: Os componentes padrão adotam tecnologia de separação eletrolítica, que pode prevenir eficazmente a corrosão.

Para garantir os melhores resultados, forneça as seguintes informações:

• Finalidade de uso;

• Formato do tanque;

• Dimensões do tanque, incluindo profundidade da água;

• Características médias: incluindo viscosidade, densidade, temperatura, conteúdo sólido, etc.

A potência correspondente necessária para o misturador é determinada de acordo com o volume, tamanho do tanque, densidade e viscosidade do líquido agitado. Um ou mais misturadores são utilizados de acordo com condições específicas.

O misturador submersível QJB deve trabalhar completamente submerso em água e não pode trabalhar em ambientes inflamáveis e explosivos ou com líquidos altamente corrosivos! Se os usuários tiverem necessidades especiais de uso, poderão manter contato com nosso departamento de engenharia técnica para fornecer a melhor solução.
