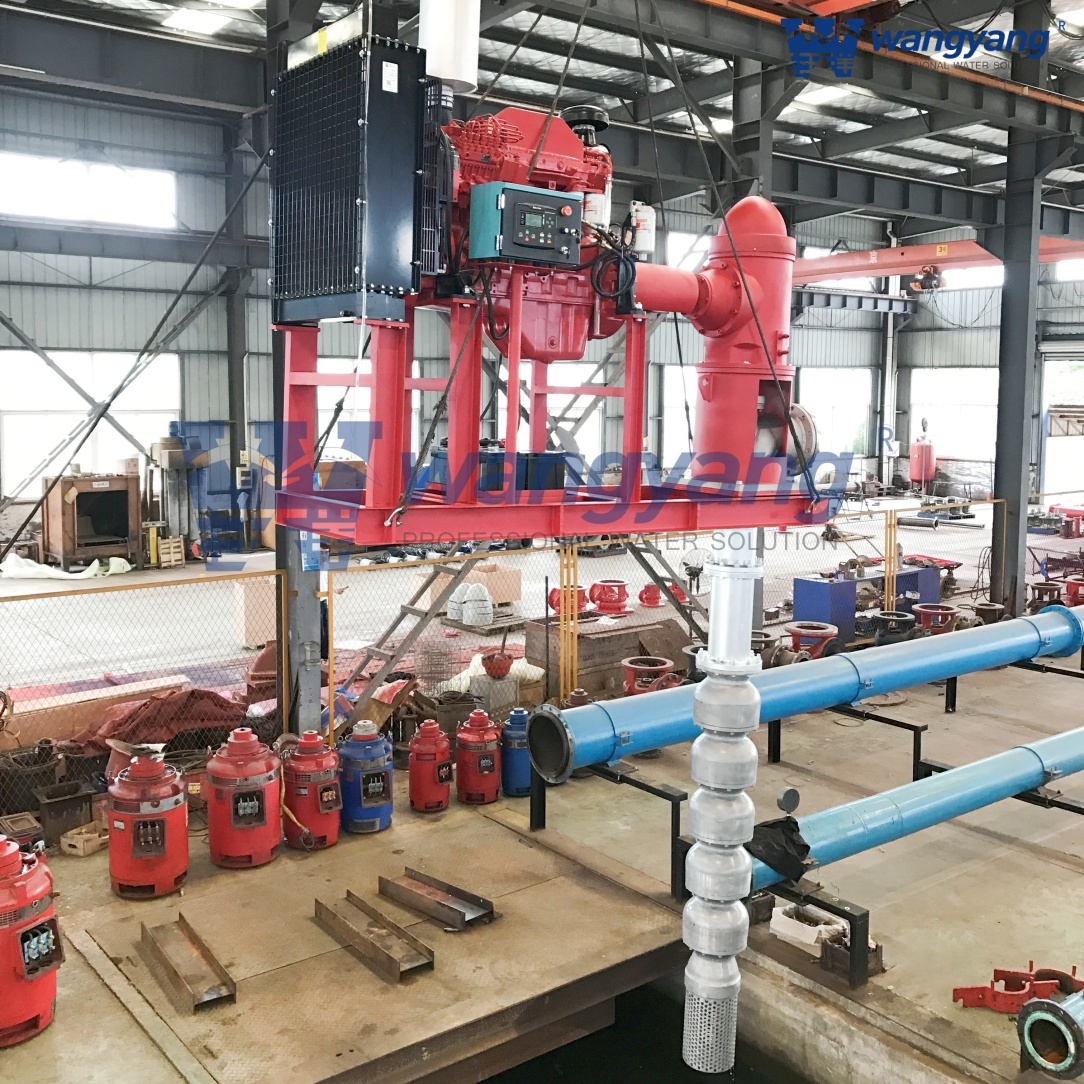

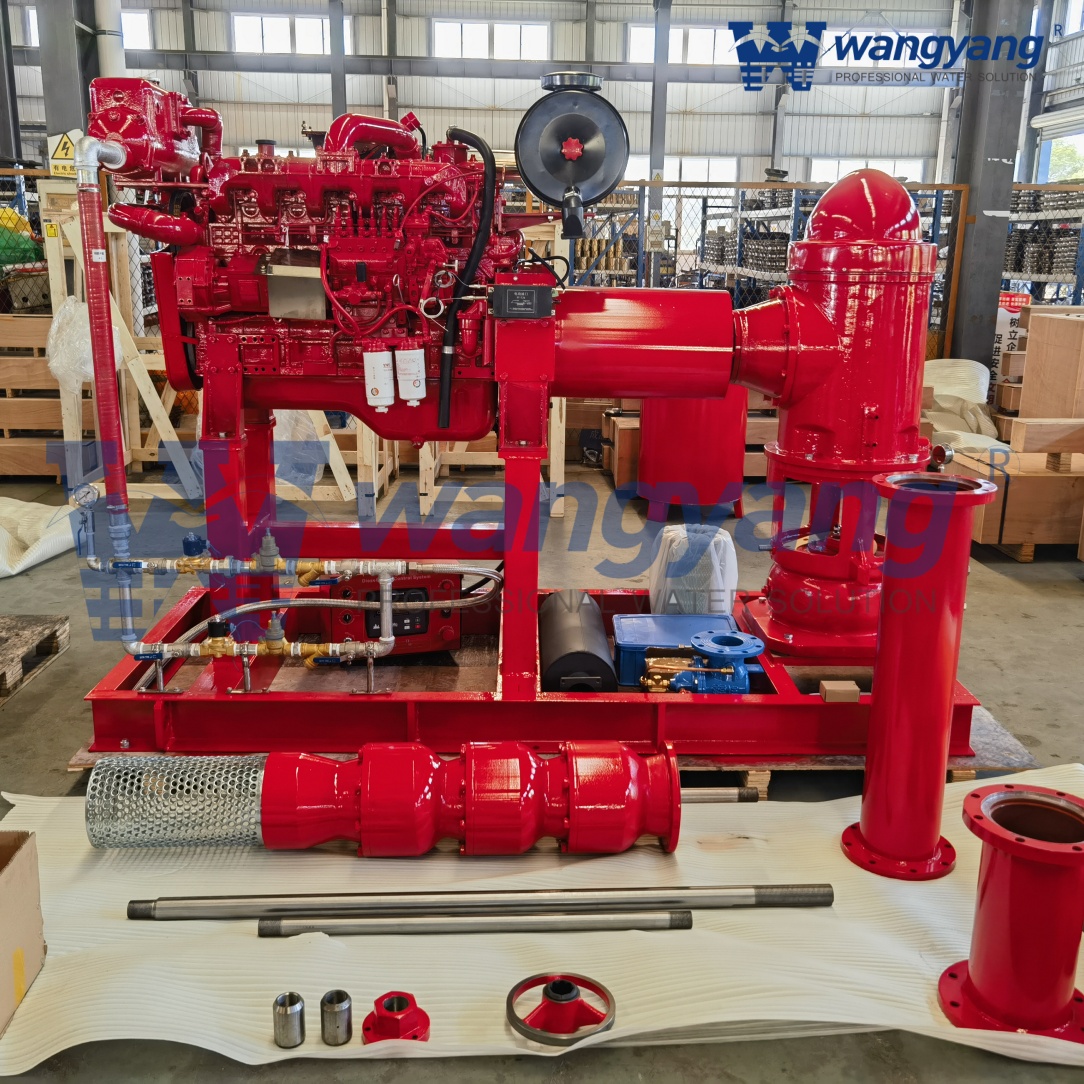

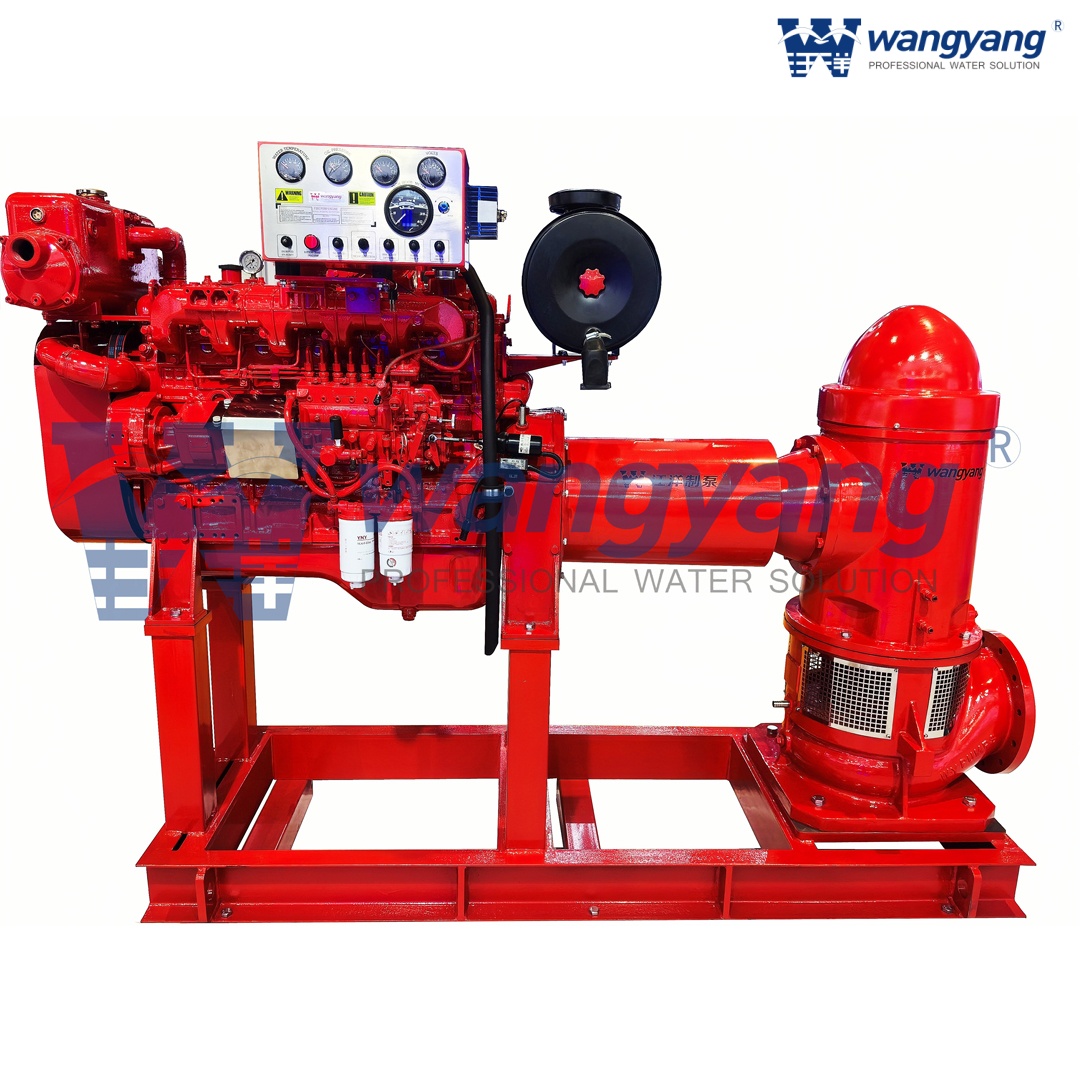

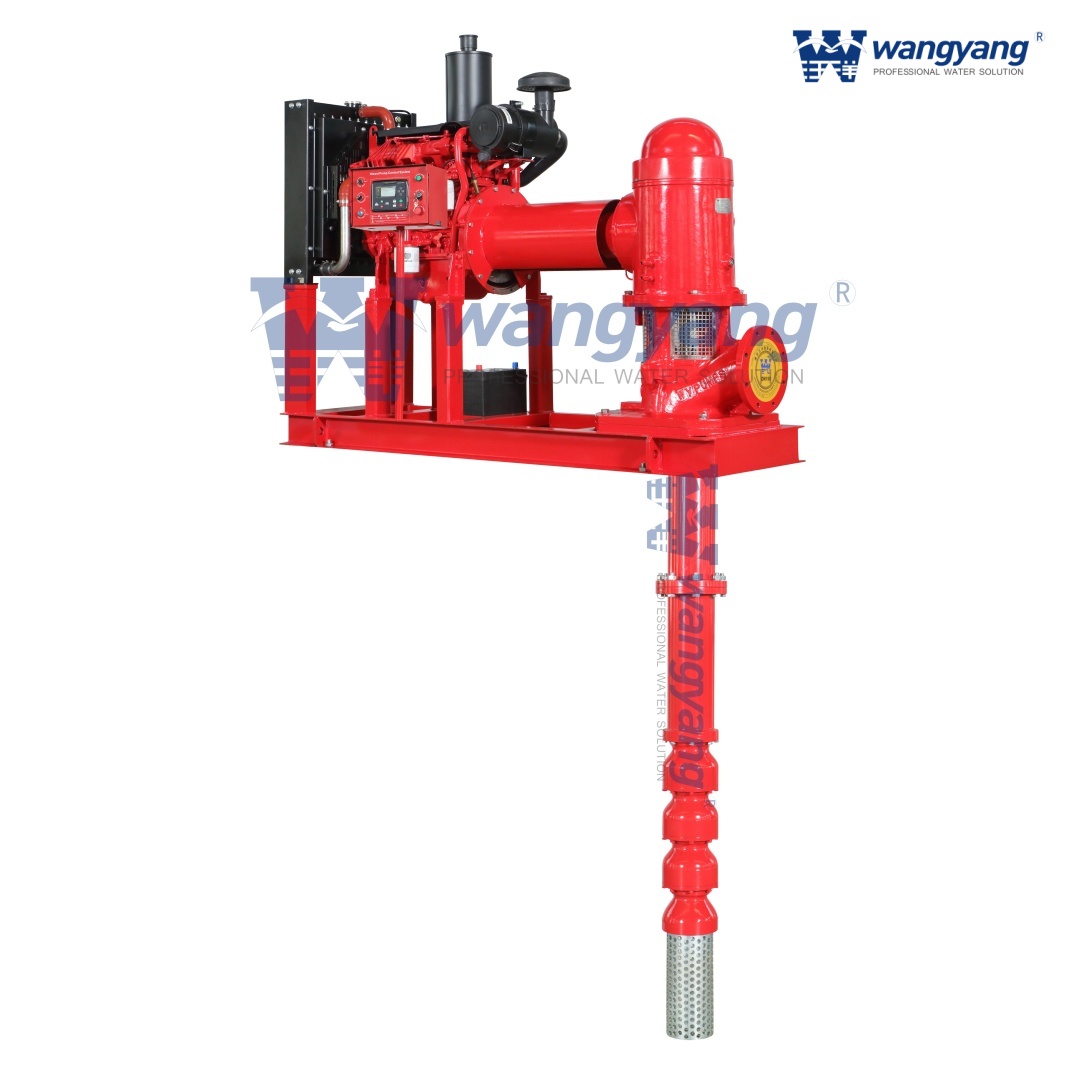

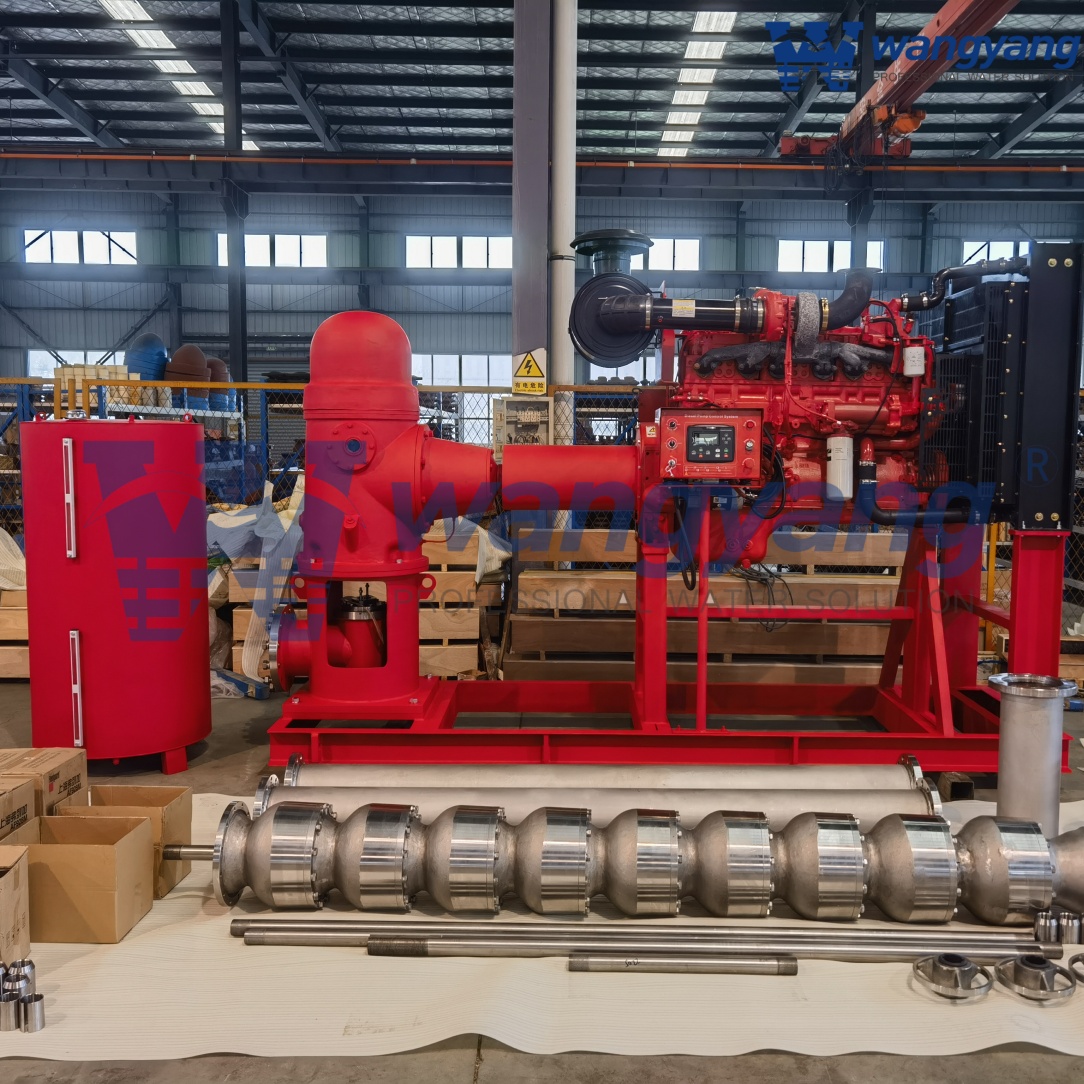

Bomba de turbina vertical com motor diesel

Especificações da bomba de turbina vertical

Alta capacidade e cabeça: Suporta até 20.000 GPM (4.500 m³/h) e alturas manométricas de até 1.600 pés (500 m), tornando-o adequado para aplicações de bombeamento exigentes.

Resiliência à temperatura: Opera em temperaturas de até 500°F (260°C), ideal para ambientes de alta temperatura.

Construção versátil: Disponível em tamanhos de reservatório de 6" a 28", com opções de cabeçotes de descarga fundidos ou fabricados e colunas flangeadas.

Durabilidade: Apresenta eixo de aço inoxidável e construção em liga, garantindo confiabilidade de longo prazo em condições adversas.

Resistência à corrosão e abrasão: Sistema de descarga externa para áreas críticas de desgaste, melhorando o desempenho em serviços corrosivos ou abrasivos.

Instalação e manutenção eficientes: O alinhamento integrado e a tubulação simplificada reduzem os custos de instalação e o tempo de inatividade para manutenção.

Material da bomba de turbina vertical

•  Tigela: Ferro Fundido, Ferro Dúctil, Aço Inoxidável, Duplex SS, Bronze

•  Eixo: Aço Carbono, Aço Inoxidável, Duplex SS, 17-4PH SS, Modelo K500

•  Impulsor: Ferro Fundido, Ferro Dúctil, Aço Inoxidável, Duplex SS, Bronze

•  Cabeça de descarga: Ferro Fundido, Ferro Dúctil, Aço Fabricado, Aço Inoxidável, Duplex SS

Aplicações da bomba de turbina vertical

A bomba de turbina vertical com motor diesel é ideal para uma ampla gama de aplicações, incluindo água circulante de serviços públicos, irrigação de campos de golfe e gramados, mineração, neve, combate a incêndio, tratamento de águas residuais, irrigação agrícola, sistemas de resfriamento, controle de inundações, circulação de água de condensador, processos industriais, desidratação, parques aquáticos, captação de água do mar e água bruta e sistemas de eclusas de cinzas. Sua alta capacidade, durabilidade e resistência à corrosão e abrasão fazem dele uma solução ideal para ambientes exigentes, garantindo desempenho confiável em diversas aplicações industriais, agrícolas e municipais.

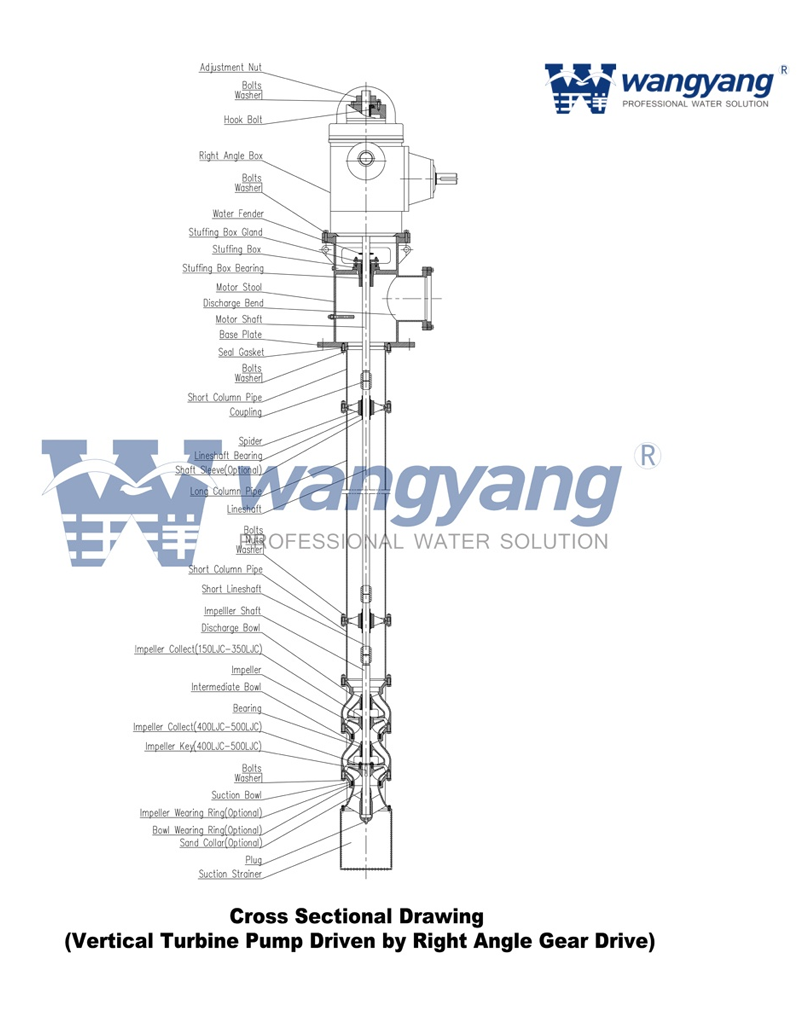

1. Conjunto do reservatório da bomba

O conjunto do reservatório é o coração da bomba de turbina vertical. A carcaça do tipo impulsor e difusor foi projetada para fornecer a altura manométrica e a capacidade que seu sistema exige da maneira mais eficiente possível. O fato de a bomba de turbina vertical poder ser multiestágio permite flexibilidade máxima tanto na seleção inicial da bomba quanto no caso de modificações futuras do sistema exigirem uma alteração na classificação da bomba.

Uma variedade de opções de materiais permite a seleção da bomba mais adequada até mesmo para os serviços mais severos. As muitas opções de montagem do reservatório disponíveis garantem que a bomba de turbina vertical satisfaça as necessidades dos usuários para uma operação segura, eficiente, confiável e livre de manutenção.

2. Coluna Flangeada

As seções da coluna são fornecidas com extremidades flangeadas incorporando ajustes registrados para facilitar o alinhamento durante a montagem para garantir a concentricidade. Nossos retentores de rolamento padrão são rosqueados na seção da coluna. O eixo de linha lubrificado pelo produto é recomendado para facilitar a manutenção. Luva de eixo renovável ou revestimento duro do eixo disponível para maior vida útil. O eixo de linha fechado é protegido pela lavagem com água do rolamento do tubo envolvente em serviços corrosivos/abrasivos. Eixo de linha lubrificado a óleo disponível em configurações longas.

3. Cabeça de descarga

A cabeça de descarga funciona para mudar a direção do fluxo de vertical para horizontal e para acoplar a bomba à tubulação do sistema, além de apoiar e alinhar o acionador. A cabeça de descarga acomoda todos os tipos de configurações de driver. Sub-base opcional pode ser fornecida. Wangyang oferece três tipos básicos para máxima flexibilidade.

Cobertura Hidráulica da Bomba de Turbina Vertical

Instalação
