No sofisticado campo de segurança de vidas e proteção de infraestrutura, a bomba de incêndio com turbina vertical se destaca como um pilar absoluto de confiabilidade de engenharia. Embora as bombas de água padrão atendam a uma variedade de funções de utilidade diária, o sistema de turbina vertical resistente ao fogo é uma máquina altamente especializada, obrigatória por lei e projetada para funcionar nas condições mais extremas imagináveis. Para compreender verdadeiramente este equipamento, é preciso olhar além de sua aparência externa e mergulhar no intrincado mundo da física hidráulica, da metalurgia e dos rigorosos códigos de segurança internacionais. Este guia abrangente fornece uma análise exaustiva de tudo o que você precisa saber sobre bombas de incêndio com turbinas verticais, desde sua anatomia mecânica até seu papel crítico na supressão global de incêndios.

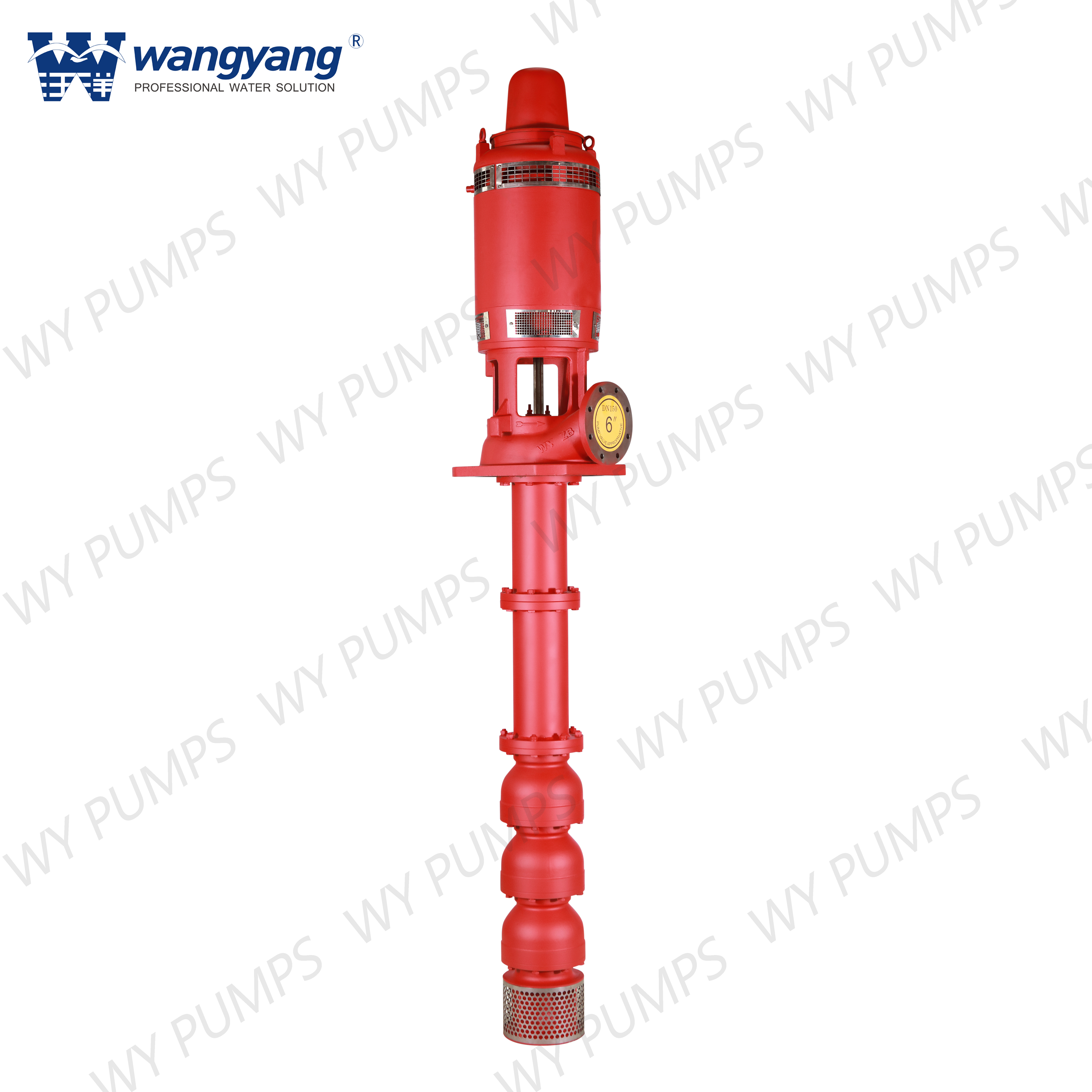

Em sua essência, um bomba de incêndio de turbina vertical é uma bomba centrífuga que opera submersa em uma fonte de água. A principal razão técnica pela qual é utilizado é sua capacidade de mover água de uma fonte localizada abaixo do solo ou no chão da casa de bombas - como um poço profundo, um reservatório subterrâneo ou um corpo de água natural. A bomba opera através de uma série de estágios. Cada estágio consiste em um impulsor e um recipiente (difusor). À medida que o motor gira o eixo, os impulsores giram em altas velocidades, transmitindo energia cinética à água. As tigelas então convertem essa velocidade em pressão. Ao empilhar esses estágios verticalmente, a bomba pode atingir a enorme “altura manométrica” ou elevação vertical necessária para edifícios altos ou sistemas de dilúvio industrial de alta pressão.
Uma das coisas mais importantes a saber sobre o projeto da turbina vertical é sua capacidade inerente de escorvamento automático. Na proteção contra incêndio, a velocidade de resposta é medida em segundos. As bombas centrífugas horizontais geralmente requerem um sistema de escorva para remover o ar da linha de sucção antes que a água possa ser movida. Se o sistema de escorva falhar, a bomba falha. Como os impulsores de uma bomba de turbina vertical estão fisicamente localizados abaixo do nível da água, a bomba está sempre escorvada. Não há ar para evacuar, garantindo que a água seja entregue aos monitores de incêndio no momento em que o motor atinge sua velocidade nominal.
A cabeça de descarga é o componente resistente localizado na superfície, diretamente na fundação. Ele tem uma dupla finalidade: suporta o peso de toda a coluna da bomba e do acionador (motor ou motor) e fornece o cotovelo que direciona a água da coluna vertical para a rede de incêndio horizontal. Cabeçotes de descarga de alta qualidade geralmente são feitos de ferro fundido ou aço fabricado e devem ser usinados com precisão para garantir que o acionador e o eixo da bomba estejam perfeitamente alinhados. Qualquer ligeiro desvio no nível da cabeça de descarga pode causar chicoteamento do eixo, o que causa falha catastrófica do rolamento ao longo do tempo.
A tubulação da coluna é o conduíte que conecta os reservatórios submersos da bomba à cabeça de descarga. Dentro desta coluna fica o eixo da linha, que é a “espinha” da bomba. Existem duas configurações principais para eixos de linha que os engenheiros devem compreender:
Eixo de Linha Aberta (OLS): Neste projeto, os mancais que sustentam o eixo são lubrificados pela água bombeada. Este é o design mais comum para bombas de incêndio extraindo de fontes de água limpa.
Eixo de linha fechado (ELS): Aqui, o eixo é encerrado em um tubo secundário preenchido com óleo limpo ou água para lubrificação. Isso é usado quando a fonte primária de água contém areia, lodo ou outros abrasivos que podem danificar os rolamentos.
O conjunto do recipiente é onde o bombeamento real acontece. Ele está localizado na parte inferior da coluna. Abaixo do estágio final da montagem do recipiente está o sino de sucção. O sino de sucção tem o formato de um cone alargado para minimizar a turbulência e evitar a formação de vórtices – pequenos redemoinhos que podem sugar o ar para dentro da bomba. A entrada de ar é uma das principais causas de vibração da bomba e perda de pressão, tornando o design do sino de sucção um elemento crítico da eficiência geral da bomba.
Tudo o que você precisa saber sobre o desempenho da bomba de incêndio começa com a curva de desempenho. Ao contrário das bombas utilitárias padrão, as bombas verticais de turbina resistentes ao fogo devem seguir as diretrizes rígidas da NFPA 20. Esta norma determina que a bomba deve ser capaz de fornecer 150% de sua vazão nominal a pelo menos 65% de sua pressão nominal. Por exemplo, uma bomba classificada para 1.000 GPM (galões por minuto) a 100 PSI deve ser capaz de fornecer 1.500 GPM a um mínimo de 65 PSI. Esta enorme margem de segurança garante que a bomba não “sufoca” se um incêndio exigir mais água do que o inicialmente previsto.
A pressão de “desligamento” ou “rotatividade” é a pressão que a bomba produz quando está funcionando, mas as válvulas de descarga estão fechadas. A NFPA 20 exige que a pressão de corte não exceda 140% da pressão nominal. Isto é vital para a segurança do sistema de tubulação; se a pressão de corte for muito alta, poderá estourar os canos ou danificar os aspersores antes mesmo que a água chegue ao fogo. Os engenheiros devem combinar cuidadosamente a curva da bomba com a classificação de pressão de toda a rede de proteção contra incêndio.
Em uma aplicação padrão de água doce, uma bomba de incêndio de turbina vertical é normalmente construída com reservatórios de ferro fundido, impulsores de bronze e eixos de aço inoxidável. Contudo, em muitos projetos de alto risco, a química da água é muito mais agressiva. Por exemplo, em plataformas petrolíferas offshore ou refinarias costeiras, a bomba deve extrair água do mar. A água do mar é um eletrólito altamente corrosivo que destruirá o ferro fundido padrão em meses. Para essas aplicações, a bomba deve ser fabricada em materiais como Níquel-Alumínio Bronze, Aço Inoxidável 316 ou Aço Inoxidável Duplex.
Como uma bomba de turbina vertical é feita de diferentes metais submersos em um fluido condutor (água), ela é suscetível à corrosão galvânica – agindo essencialmente como uma bateria gigante. Os fabricantes usam “ânodos de sacrifício” ou combinações específicas de materiais para garantir que as partes mais críticas da bomba, como os impulsores e o eixo, não sofram corrosão. Compreender a compatibilidade química dos materiais da bomba com a fonte de água é essencial para garantir uma vida útil de 20 a 30 anos.
A maioria das bombas de incêndio de turbina vertical são acionadas por motores elétricos VHS. Esses motores são projetados especificamente para esta aplicação. O eixo superior da bomba se estende através do centro oco do motor e é preso com uma “porca de ajuste” na parte superior. Esta porca é um dos pontos de manutenção mais importantes: permite ao técnico levantar ou abaixar todo o conjunto do impulsor em frações de polegada para otimizar o desempenho e evitar que os impulsores esfreguem nos reservatórios.
Em instalações de alto risco, como aeroportos ou fábricas de produtos químicos, o sistema de proteção contra incêndio não pode depender apenas da rede elétrica. Se um incêndio for causado por uma explosão que corte a energia, a bomba de incêndio ainda deverá funcionar. É aqui que entra o acionador da bomba em ângulo reto. Esta caixa de engrenagens permite que um motor diesel horizontal acione o eixo da bomba vertical. É um dispositivo robusto e mecânico à prova de falhas que garante que a bomba de incêndio com turbina vertical permaneça a última linha de defesa durante uma falha total de energia.
Dimensionar uma bomba de turbina vertical é mais complexo do que dimensionar uma bomba horizontal. Os engenheiros devem calcular o TDH, que é a soma de:
Elevação estática: A distância vertical do nível da água no poço até a cabeça de descarga.
Perda por Fricção: A pressão perdida à medida que a água se move através da tubulação da coluna e da rede de incêndio do edifício.
Pressão Residual Necessária: A pressão necessária no aspersor mais distante e mais alto do sistema.
NPSH (Net Positive Suction Head) é uma medida da pressão necessária na sucção da bomba para evitar cavitação. Como os impulsores estão submersos, as bombas verticais geralmente apresentam excelentes características NPSH. No entanto, o engenheiro ainda deve garantir a “Submergência Mínima”. Se a bomba não estiver suficientemente profunda na água, ela criará um redemoinho (vórtice) que puxa o ar para dentro do sistema. Isto provoca vibrações severas e pode destruir os rolamentos da bomba em questão de minutos.
A instalação de uma bomba de incêndio com turbina vertical começa com uma enorme fundação de concreto. A placa de base deve ser nivelada com extrema precisão utilizando níveis de maquinista. Se a bomba estiver ligeiramente fora da vertical, o peso do motor e do eixo longo criarão uma “carga lateral” nos rolamentos. Isso leva ao calor, vibração e eventual falha catastrófica. O rejuntamento de precisão é então usado para travar a placa de base na fundação, criando uma estrutura rígida que pode suportar o enorme torque de uma partida de emergência.
Depois que a bomba for instalada, ela deverá passar pelo “Teste de Aceitação de Campo”. Um bombeiro ou um representante de uma companhia de seguros (como a FM Global) testemunhará o teste. A bomba funciona com vazão zero (agitação), vazão de 100% e vazão de 150%. As leituras de pressão e vazão são plotadas em um gráfico e comparadas com a curva de teste de fábrica do fabricante. Se a bomba não atingir o seu desempenho nominal, não poderá ser certificada e o edifício ou instalação não poderá ser ocupado.
Como as bombas de incêndio passam a maior parte de suas vidas ociosas, elas são propensas a "emperrar". Para evitar isso, os códigos de incêndio exigem um "teste de rotatividade" semanal. A bomba é iniciada e funciona por 10 a 30 minutos (dependendo do tipo de acionador) sem fluir água pelo sistema. Isso garante que o motor dê partida, os rolamentos permaneçam lubrificados e a caixa de gaxetas permaneça fria.
Ao contrário da maioria das bombas modernas que usam selos mecânicos, muitas bombas de incêndio com turbina vertical ainda usam a tradicional "gaxeta". É importante saber que uma pequena quantidade de água deve vazar da caixa de gaxeta - normalmente 30 a 60 gotas por minuto. Esta água atua como lubrificante e refrigerante para o eixo rotativo. Se a sobreposta for apertada demais e o vazamento parar, o calor queimará a gaxeta e marcará o eixo de aço inoxidável.

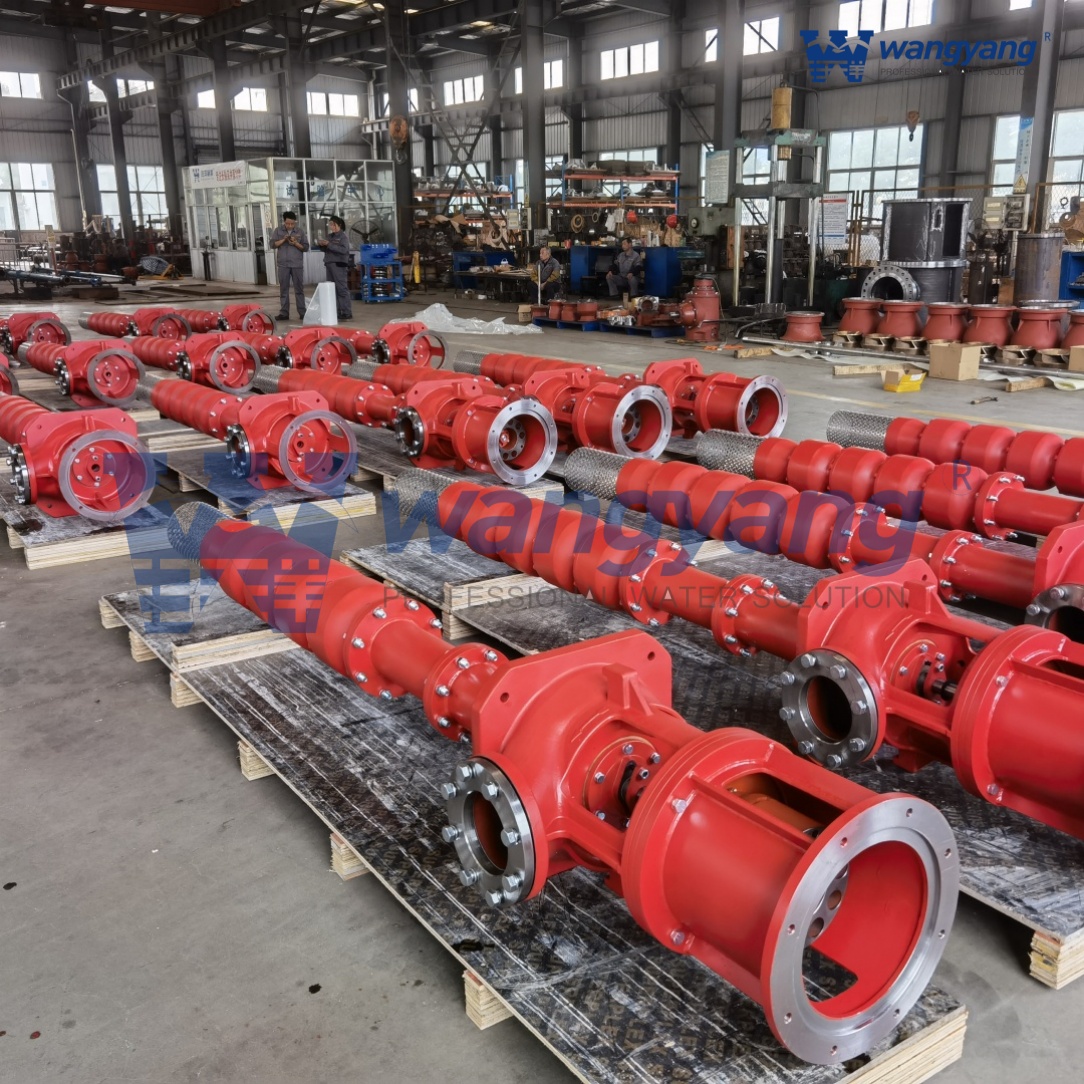

A fabricação de uma bomba de incêndio com turbina vertical requer mais do que apenas uma fábrica; requer um sistema abrangente de gestão da qualidade. Normas como a ISO 9001 garantem que cada etapa da produção – desde a fundição do ferro até a usinagem dos eixos – seja documentada e rastreável. Na China, a certificação CCCF é um requisito legal para produtos contra incêndio, garantindo que o equipamento foi testado e aprovado pelo Ministério de Segurança Pública.
Para garantir que a bomba atenda à sua curva de desempenho, os fabricantes utilizam centros de testes de bombas em grande escala. Esses centros estão equipados com sistemas informatizados de coleta de dados que atendem aos requisitos de precisão da ISO 2548 Classe B. Isso garante que os medidores de vazão, manômetros e tacômetros sejam calibrados de acordo com os mais altos padrões internacionais, fornecendo ao cliente um "Relatório de Teste Certificado" que é essencialmente a certidão de nascimento da bomba.
A vibração é o sintoma mais comum de problema em uma bomba de turbina vertical. Pode ser causado por:
Turbulência Hidráulica: Ocorre quando o fluxo de água na campânula de sucção é irregular.
Desequilíbrio Mecânico: Se os impulsores não foram balanceados adequadamente na fábrica.
Ressonância: Quando a velocidade do motor corresponde à frequência natural do "diapasão" da cabeça de descarga.
Identificar a frequência específica da vibração permite que os técnicos determinem a causa raiz e implementem uma correção antes que a bomba seja danificada.
A cavitação soa como “bombeamento de cascalho” ou bolinhas de gude dentro dos reservatórios da bomba. Ocorre quando a pressão cai tão baixo que a água ferve à temperatura ambiente, criando bolhas de vapor. Quando essas bolhas entram em colapso, elas criam pequenas ondas de choque que podem perfurar e corroer o metal dos impulsores. A cavitação em uma bomba de incêndio com turbina vertical geralmente é um sinal de que o sino de sucção está entupido ou que o nível da água no poço caiu abaixo do limite de projeto.
A bomba de incêndio com turbina vertical é muito mais do que uma coleção de peças metálicas; é o resultado de mais de um século de evolução hidráulica e regulamentação de segurança. Desde a sua capacidade de extrair água de fontes subterrâneas profundas até ao seu design modular que pode atingir pressões extremas, proporciona a versatilidade que a infraestrutura moderna exige. Seja protegendo um arranha-céu, uma refinaria ou um projeto municipal de água, esta tecnologia garante que, quando ocorrer uma emergência, a água fluirá. Compreender as complexidades destes sistemas – da metalurgia ao NPSH – é essencial para qualquer profissional envolvido no projeto, instalação ou manutenção de sistemas de proteção contra incêndio.
Quando a segurança não é negociável, os líderes da indústria recorrem Bombas Co. de Nanjing Wangyang, Ltd. Como fabricante líder com 30 anos de história, nos especializamos em bombas de incêndio com turbina vertical de alto desempenho, projetadas para exceder os padrões globais. Esteja você projetando uma instalação petroquímica ou um centro comercial de grande porte, nossa equipe de engenharia está pronta para fornecer o suporte técnico profissional e os preços competitivos que seu projeto merece. Contate-nos hoje para garantir uma cotação e fazer parceria com um líder na indústria global de bombas.
