O que é bomba de turbina vertical, como funciona?

Engenheiros de fábrica, planejadores municipais e compradores industriais geralmente precisam de equipamentos de bombeamento que possam lidar com alto fluxo, alta altura manométrica e espaço de instalação limitado ao mesmo tempo. Em aplicações como poços profundos, reservatórios industriais e tanques de armazenamento, mover o líquido para cima de forma eficiente apresenta vários desafios de projeto. Em muitos destes casos, as bombas horizontais convencionais são menos adequadas devido às exigências de maior área ocupada, dificuldades de escorva ou limitações relacionadas com a sucção.

Este guia explica a estrutura básica de uma bomba de turbina vertical, como ela funciona e onde é comumente usada. Ele também descreve importantes fatores de seleção e pontos de instalação que os engenheiros devem analisar antes de escolher um sistema. Com uma melhor compreensão do seu princípio de funcionamento e opções de configuração, você pode avaliar se este tipo de bomba é adequado para sua aplicação.

Principais conclusões

• Definição Básica: Uma bomba de turbina vertical é uma bomba centrífuga de vários estágios projetada para mover água ou outros fluidos de altitudes mais baixas usando um eixo vertical e impulsores submersos.

• Principal vantagem: O motor pode permanecer acima do solo enquanto a seção hidráulica permanece submersa, o que ajuda a reduzir preocupações com escorvamento e melhora a acessibilidade para manutenção do motor.

• Tipos comuns: As configurações típicas incluem bombas de turbina para poços profundos, bombas de conjunto curto e bombas do tipo lata ou barril para serviços industriais especializados.

• Principais fatores de seleção: A eficiência hidráulica, o número de estágios, a precisão da instalação e a compatibilidade dos materiais desempenham um papel importante no desempenho e na vida útil.

Principais componentes de uma bomba de turbina vertical

O arranjo vertical desta bomba foi projetado para atender a duas grandes preocupações de engenharia. Primeiro, reduz a quantidade de espaço de superfície necessário para a instalação. Em segundo lugar, coloca os componentes hidráulicos abaixo do nível do líquido, o que melhora as condições de sucção e ajuda a reduzir o risco de cavitação.

Para entender como funciona a bomba, é útil observar seus conjuntos principais. Cada parte tem uma função específica na movimentação do líquido da fonte para o sistema de descarga.

• Conjunto do reservatório da bomba: Esta é a seção de trabalho submersa da bomba. Ele contém os impulsores e difusores que geram fluxo e aumentam a pressão.

• Tubo de coluna e eixo de linha: O tubo da coluna transporta o líquido bombeado para cima, para a superfície, enquanto o eixo da linha transfere energia do motor para os impulsores abaixo.

• Cabeça de descarga: Localizada na superfície, a cabeça de descarga redireciona o fluxo da vertical para a horizontal e suporta o conjunto do acionador.

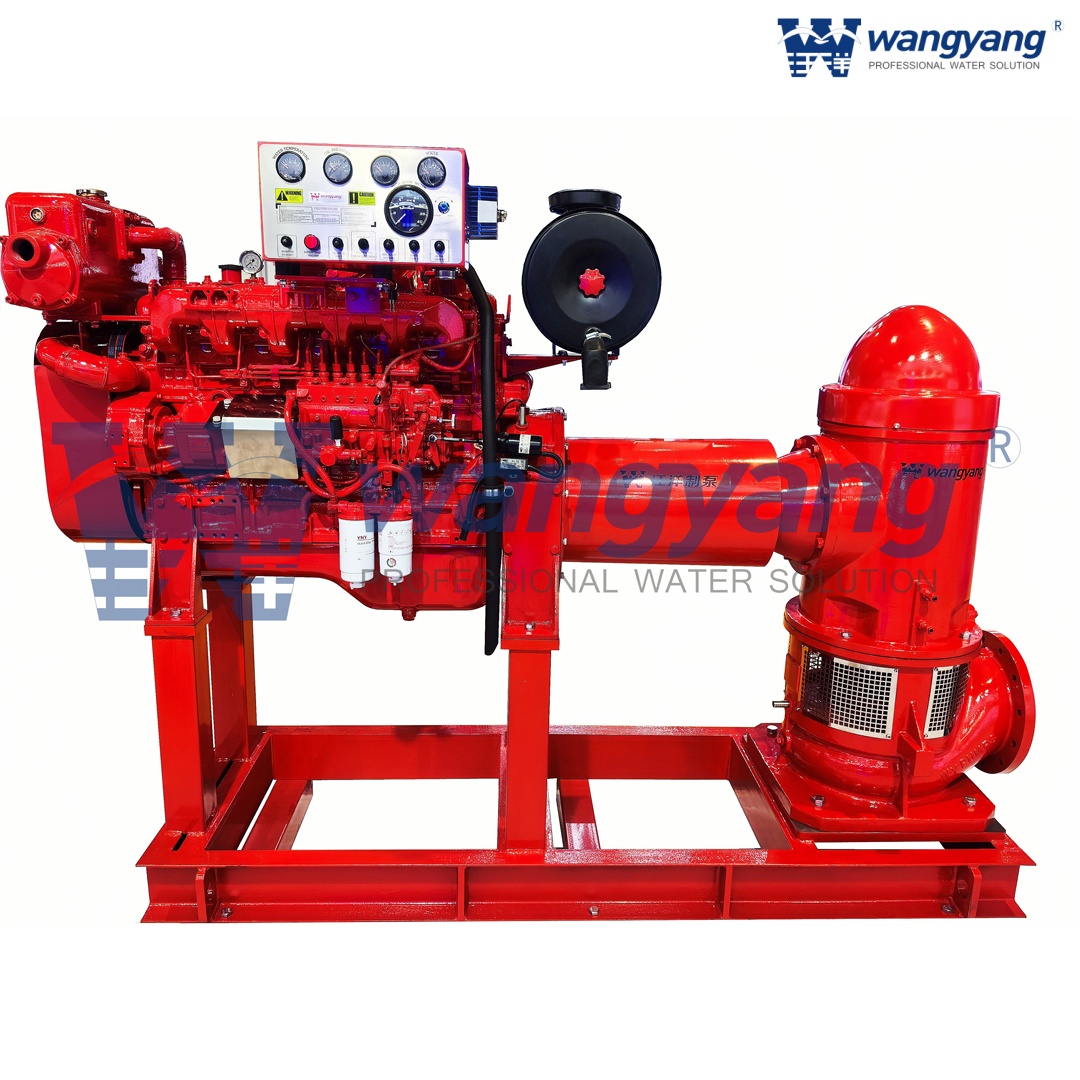

• Motorista: Em muitas instalações, a bomba é alimentada por um motor eléctrico montado acima do solo. Dependendo da aplicação, outros drivers, como motores diesel, também podem ser utilizados.

Considerações sobre seleção de componentes

A seleção do material deve sempre corresponder às condições do fluido. Por exemplo, o aço carbono pode não ser ideal para serviços de água corrosiva ou salobra, enquanto o aço inoxidável ou outras ligas melhoradas podem proporcionar melhor durabilidade em ambientes exigentes.

Como funciona uma bomba de turbina vertical

Uma bomba de turbina vertical funciona usando impulsores rotativos e difusores estacionários em uma série de estágios. Juntos, esses componentes movem o líquido para cima e aumentam gradualmente a pressão antes que o fluido chegue à tubulação de descarga.

1. Líquido entra no sino de sucção: O processo começa quando o fluido entra no sino de sucção na parte inferior da bomba. Em alguns projetos, um filtro pode ser instalado para ajudar a evitar a entrada de grandes detritos na bomba.

2. O impulsor adiciona velocidade: O motor gira o eixo, que gira o impulsor. À medida que o impulsor gira, ele transmite energia cinética ao fluido e o empurra para fora.

3. O difusor converte velocidade em pressão: Depois de sair do impulsor, o líquido flui para o difusor. O difusor desacelera o fluido e converte parte dessa velocidade em energia de pressão.

4. Vários estágios constroem uma cabeça mais alta: Em um projeto de múltiplos estágios, o fluido passa por vários conjuntos de impulsor e difusor. Cada estágio adicional aumenta a altura manométrica total, permitindo que a bomba eleve o fluido a alturas maiores ou forneça pressão de descarga mais alta.

5. O fluido sobe através do tubo da coluna: Depois que o fluido atinge a pressão necessária, ele sobe pelo tubo da coluna, passa pela cabeça de descarga e entra no sistema de tubulação conectado.

Tipos de configuração comuns

As bombas verticais de turbina estão disponíveis em diferentes configurações para atender a diversas profundidades de instalação, tipos de fluidos e layouts de sistema.

Bomba de turbina para poço profundo

A bomba de turbina para poço profundo é comumente usado na extração de água subterrânea, irrigação agrícola e desidratação de minas. Essas bombas são projetadas para ambientes profundos onde o conjunto do reservatório pode estar localizado bem abaixo do nível do solo. Nessas aplicações, os engenheiros devem considerar cuidadosamente o comprimento do eixo, a carga axial e a capacidade de suporte do motor.

Bombas de conjunto curto ou tipo reservatório

Bombas de turbina verticais de conjunto curto são frequentemente usadas em reservatórios industriais, torres de resfriamento e tomadas de água superficiais. Como a profundidade de ajuste é menor, o foco geralmente está no manuseio eficiente de grandes volumes, ao mesmo tempo em que atende aos requisitos específicos de sucção em um layout compacto.

Bombas enlatadas ou de barril

Nas indústrias química e de petróleo e gás, bombas verticais de turbina tipo barril ou enlatadas são usadas onde a contenção de fluidos é especialmente importante. Em vez de operar a céu aberto, a bomba é instalada em um barril ou lata selada. Este arranjo ajuda a melhorar as condições de sucção e é útil para fluidos que requerem manuseio controlado.

Resumo de configuração

Bomba de turbina vertical vs. bomba submersível

Em aplicações de extração de água e bombeamento profundo, as bombas de turbina verticais são frequentemente comparadas com bombas submersíveis. Cada opção tem seus próprios pontos fortes e a escolha certa depende de fatores como preferências de manutenção, metas de eficiência e condições de instalação.

Manutenção e Acessibilidade

Uma vantagem de uma bomba de turbina vertical é que o motor geralmente é montado acima do solo. Isso torna a inspeção, o teste e a substituição do motor mais convenientes. Em uma bomba submersível, o motor está localizado abaixo do nível do líquido, portanto, a manutenção geralmente requer a retirada do conjunto completo do poço ou reservatório.

Eficiência e Flexibilidade

As bombas de turbina verticais são frequentemente selecionadas para aplicações maiores porque podem fornecer forte desempenho hidráulico e opções flexíveis de preparação. Os engenheiros podem ajustar o número de estágios ou o tamanho do impulsor para atender à tarefa pretendida com mais precisão. As bombas submersíveis também são amplamente utilizadas, mas podem oferecer menos flexibilidade em algumas instalações de grande escala ou altamente personalizadas.

Diferenças de instalação

As bombas submersíveis costumam ser mais simples de instalar porque podem ser baixadas diretamente no poço ou no reservatório com menos componentes de superfície. As bombas de turbina verticais, por outro lado, geralmente requerem um alinhamento cuidadoso do eixo, do tubo da coluna e da cabeça de descarga. Isto significa que a precisão da instalação é especialmente importante.

Considerações importantes sobre implementação

Embora as bombas de turbina verticais ofereçam muitas vantagens de desempenho, a instalação e especificação adequadas são essenciais. Mesmo uma bomba bem projetada pode ter desempenho inferior se os requisitos de alinhamento, lubrificação ou impulso não forem atendidos corretamente.

Precisão de instalação

Como o eixo se estende através do tubo da coluna, o alinhamento vertical é crítico. Qualquer desvio pode criar vibração, aumentar o desgaste dos rolamentos e reduzir a vida útil do equipamento. Durante a instalação e comissionamento, os empreiteiros devem garantir que a base, a cabeça de descarga e o conjunto do acionador estejam alinhados corretamente.

Método de Lubrificação

As bombas verticais de turbina podem usar arranjos de eixo lubrificados com água ou lubrificados com óleo, dependendo do projeto e das condições do fluido. Os sistemas lubrificados com água são frequentemente preferidos para serviços com água limpa, enquanto os sistemas lubrificados com óleo podem ser selecionados para certas aplicações abrasivas. A escolha deve levar em consideração a qualidade do fluido e os requisitos ambientais.

Requisitos de rolamento axial

O motor deve ser capaz de suportar tanto o empuxo hidráulico gerado durante a operação quanto o peso do conjunto rotativo. Por esse motivo, a capacidade de suporte axial é um fator chave na seleção do motor, especialmente para aplicações em poços profundos.

Dados-chave para confirmar antes da seleção

Antes de solicitar um orçamento ou finalizar uma especificação, os engenheiros devem coletar as seguintes informações:

• Taxa de fluxo: A capacidade de bombeamento necessária.

• Cabeça Dinâmica Total (TDH): O requisito de altura total, incluindo elevação estática e perdas por atrito.

• Nível de água estática: O nível normal do líquido em repouso, que ajuda a determinar a profundidade de ajuste.

• Diâmetro do poço ou poço: O espaço de instalação disponível para o conjunto do recipiente.

• Propriedades do fluido: Informações como corrosividade, temperatura e gravidade específica, que afetam a seleção do material e do projeto.

Conclusão

Uma bomba de turbina vertical é uma solução prática para aplicações que exigem alta altura manométrica, condições de sucção submersa e uso eficiente de espaço limitado. Sua estrutura de vários estágios permite que os engenheiros aumentem a pressão gradualmente, enquanto o layout vertical ajuda a adaptar o sistema a poços, reservatórios e outras fontes profundas de líquidos.

Para obter o melhor desempenho, a bomba deve ser selecionada com muita atenção aos requisitos hidráulicos, capacidade de empuxo do motor, compatibilidade de materiais e precisão de instalação. Quando estes factores são abordados adequadamente, uma bomba de turbina vertical pode proporcionar um funcionamento fiável e eficiente numa vasta gama de serviços municipais, agrícolas e industriais.

Perguntas frequentes

P: Por que uma bomba de turbina vertical é adequada para aplicações de baixo NPSH?

R: Como os impulsores são instalados abaixo do nível do líquido, a bomba se beneficia das condições de sucção inundada. Isto ajuda a melhorar a disponibilidade de NPSH e a reduzir o risco de cavitação.

P: Qual é a vida útil típica de uma bomba de turbina para poço profundo?

R: Com aplicação correta e manutenção regular, muitas bombas de turbina para poços profundos podem operar por 15 a 25 anos ou mais. A vida real depende de fatores como qualidade da água, seleção de materiais e condições operacionais.

P: As bombas de turbina verticais podem funcionar a seco?

R: Não. Essas bombas dependem do líquido bombeado para lubrificação e resfriamento dos principais componentes internos. O funcionamento a seco pode causar rapidamente superaquecimento e danos graves.

P: Como é controlada a saída de uma bomba de turbina vertical?

R: A saída pode ser ajustada através de métodos como inversores de frequência variável (VFDs), ajuste do impulsor ou alterações no número de estágios, dependendo do projeto da bomba e dos requisitos da aplicação.
