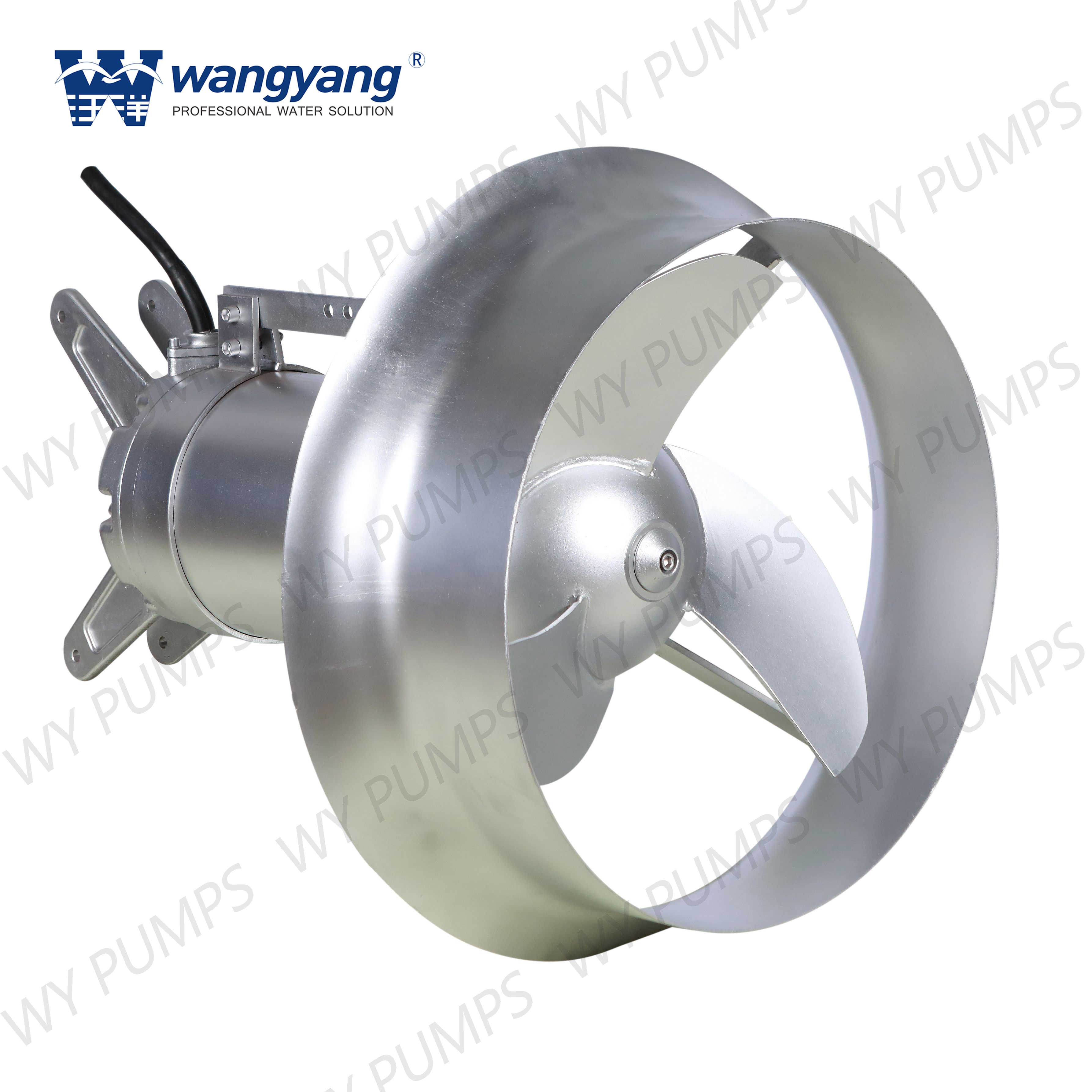

Misturador Submersível Série QJB

Quantidade:

Introdução

O misturador submersível tipo QJB, um equipamento-chave usado na tecnologia de tratamento de água, pode atender às exigências tecnológicas de homogeneidade e fluidez do fluxo sólido-líquido bifásico e fluxo sólido-líquido-gás trifásico no curso bioquímico do processo de tratamento de água. É composto pelo motor submersível, impulsor e sistema de instalação, etc. O misturador submersível está em estrutura de conexão direta. Comparando com o tradicional motor elétrico de alta potência que retarda a velocidade por um redutor de velocidade, destaca-se pela estrutura compacta, baixo consumo de energia, manutenção fácil. O rotor é moldado pelo acabamento de moldagem ou perfuração, que tem alta precisão, empuxo forçado, bem como perfil simplificado, bonito e simplificado. As séries de produtos são aplicáveis ​​aos locais que requerem agitação ou mistura sólido-líquido.


Condições de uso

O misturador submersível de turbilhão multi-funcional do tipo QJB nas seguintes condições pode ser executado normal continuamente

a temperatura mais alta do meio não superior a 40 ℃;

2.medium PH valor entre cinco a nove;

3. densidade média não superior a 1150 kg / m³;

4. a operação de mergulho a longo prazo, profundidade de mergulho em geral não mais de 20 m.


Características

1.QJB tipo multi-funcional spin em streaming estrutura compacta do misturador submersível, pequeno volume, peso leve, fácil operação e manutenção, fácil instalação e manutenção e longa vida útil.

2. Conservação da água do içador tem a melhor estrutura de design, alta eficiência, lâmina sweptback com consagrada a função mselves pode impedir o enrolamento de diversas, jam.

3.e sistema de aeração pode ser usado em conjunto para reduzir o consumo de energia, enchimento de oxigênio melhorado, obviamente, efetivamente evitar Precipitação.

Projeto do selo do cabo 4.unique, afastou o problema escondido da folga do cabo.

O enrolamento 5.motor para a isolação da classe F, grau da proteção para IP68, escolhe um rolamento da alta qualidade da manutenção livre da lubrificação, tem a sala da deteção do escape do óleo e a função de proteção de superaquecimento do enrolamento do motor, faz o trabalho da máquina da eletricidade mais segurança e seguro

Selo mecânico independente da maneira 6.Two, selo mecânico do material da fricção para a resistência de corrosão do pagamento e do carboneto de tungstênio. Todos os fixadores para material de aço inoxidável.

Os componentes 7.Standard são tecnologia da separação eletrolítica, que pode ajudar a impedir a corrosão


Estrutura Introdução

QJB tipo multi-funcional misturador submersível rodando principalmente pela instalação do equipamento e o sistema de controle elétrico, o host de equipamentos.

O misturador submersível de roda giratória multi-funcional tipo QJB de acordo com suas formas de função pode ser dividido em misturador submersível misturado e misturador submergível de baixa velocidade padrão de fluxo de pressão. Misturado de acordo com as características da estrutura do misturador submersível e pontos Para o tipo de estampagem de liga reta e o misturador submersível misturador submersível de associação reta. O padrão de fluxo de pressão de baixa velocidade é um misturador submersível de associação direta tipo submersível.

Misturar série QJB tipo multi-funcional turbilhão submersível maneira lâmina misturadora de acordo com a formação e divididos em misturador de fundição e misturador de estampagem. Lâmina misturadora de fundição (impulsor) para processo de fundição, máquina Material da carcaça do corpo geralmente para ferro fundido. Lâmina de misturador da carimbo para carimbar, o material do escudo do corpo para o aço inoxidável.

Liga reta tipo de estampagem estrutura do motor multipolar misturador submersível, as peças hidráulicas stamping formando, boa precisão, alta eficiência, as pás do rotor têm ângulo diferente. O equilíbrio hidráulico Não bloqueado após puxar design, estrutura compacta, pequeno volume, peso leve, fácil operação e manutenção, a instalação é conveniente e rápida, longa vida útil. Casos todos adotam a fabricação de aço inoxidável, aparência linda View fluente. Aprovado pelo departamento nacional de proteção ambiental que, comeu em casa e no exterior no misturador submersível é o primeiro produto de seleção.

Misturador submersível misturado feito para aumentar o desvio geral cobrir fluxo axial e reduzir o fluxo radial, reduzir a vibração, aumentar a operação da suavidade do rotor. E misturador submergível de padrão de fluxo de pressão de baixa velocidade não preparação Capuz de desvio.

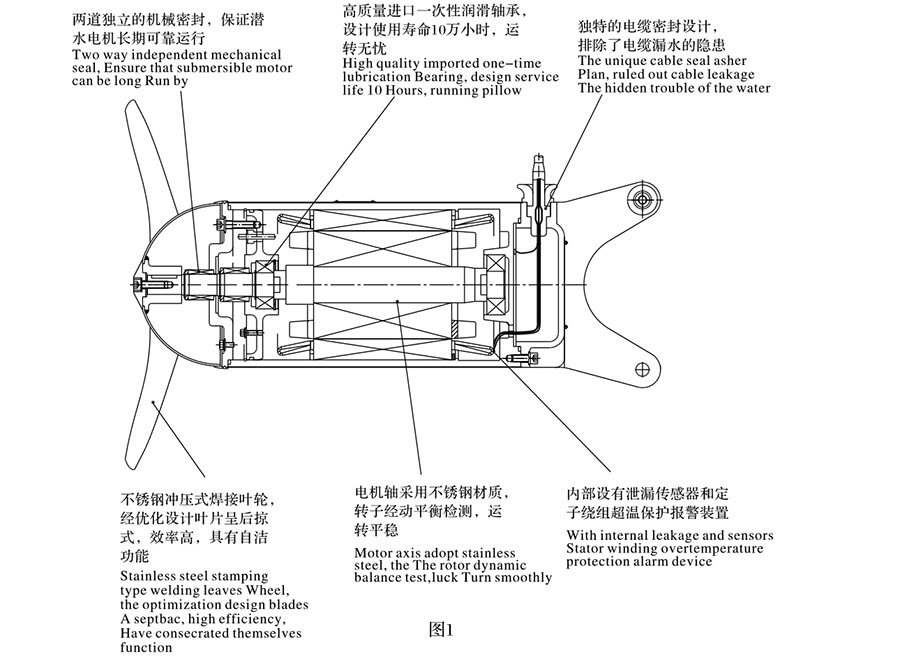

Como mostrado na figura 1 mostra, o misturador submersível de associação reta, principalmente pelo impulsor, submergível motores dois componentes principais, diretamente no impulsor do eixo do motor.

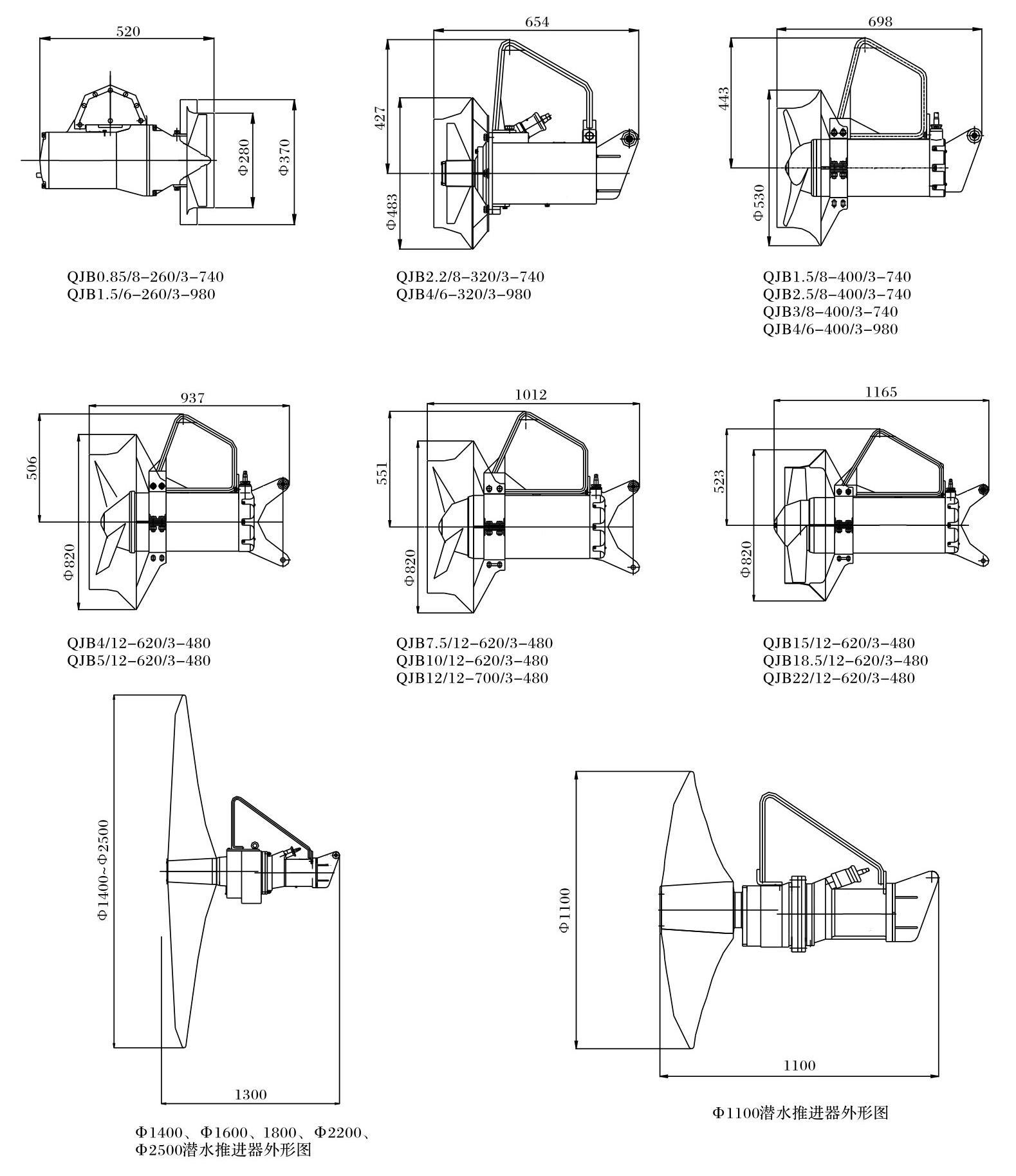

Desenho de dimensão de forma

外形 尺寸 图

Parâmetros de desempenho

Não.

Modelo

Potência do MotorkW

Corrente nominalA

Velocidade de rotação da lâminar / min

Diâmetro da lâminamilímetros

Empuxo axialN

Pesokg

1

QJB0.85 / 8-260 / 3-740C / S *

0.85

3.2

740

260

163

55

2

QJB1.5 / 6-260 / 3-980C / S *

1.5

3.9

980

260

290

55

3

QJB2.2 / 8-320 / 3-740C / S *

2.2

5.9

740

320

582

110

4

QJB4 / 6-320 / 3-980C / S *

4.0

9.3

980

320

609

115

5

QJB1.5 / 8-400 / 3-740 / S

1.5

4.5

740

400

600

70

6

QJB2.5 / 8-400 / 3-740 / S

2.5

7.3

740

400

800

70

7

QJB3 / 8-400 / 3-740 / S

3.0

8.0

740

400

850

70

8

QJB4 / 6-400 / 3-980 / S

4.0

9.6

980

400

1200

73

9

QJB4 / 12-620 / 3-480 / S

4.0

14.5

480

620

1100

184

10

QJB5 / 12-620 / 3-480 / S

5.0

18.0

480

620

1800

184

11

QJB7.5 / 12-620 / 3-480 / S

7.5

26.7

480

620

2600

229

12

QJB10 / 12-620 / 3-480 / S

10.0

29.3

480

620

2900

229

13

QJB12 / 12-700 / 3-480 / S

12.0

32.0

480

620

3100

250

14

QJB15 / 12-620 / 3-480 / S

15.0

42.8

480

620

4200

305

15

QJB18.5 / 12-620 / 3-480 / S

18.5

55.0

480

620

5300

315

16

QJB22 / 12-620 / 3-480 / S

22.0

65.0

480

620

6100

335
