Introdução
Hélice de fluxo submersível do tipo QDT é amplamente utilizado para o fluxo de oxidação propulsora e agitação em vários tipos de tanques bioquímicos durante o processo de tratamento de água, também pode ser usado para proteção de geada do rio e, etc, a hélice de fluxo de baixa velocidade consiste de motor submersível, dispositivo de redução de velocidade, lâminas e sistema de instalação etc. O produto é caracterizado por baixa potência (1.5-9KW), baixa velocidade de rotação (34 ~ 85rpm), grande diâmetro das lâminas (1100-3000mm), baixa - rotação de velocidade, produção de campo de fluxo de grande volume e amplo escopo de serviço. As lâminas em forma de bananeira têm função de autolimpeza, que é acabamento fundido com PU ou plástico reforçado com fibra de vidro e destacado pelo peso leve, alta resistência e boa anticorrosão, etc. A excelente propriedade de atrito pode garantir uma boa eficácia de amortecimento com o fluido no estado de movimento a baixa velocidade para produzir um fluxo de água gradual.

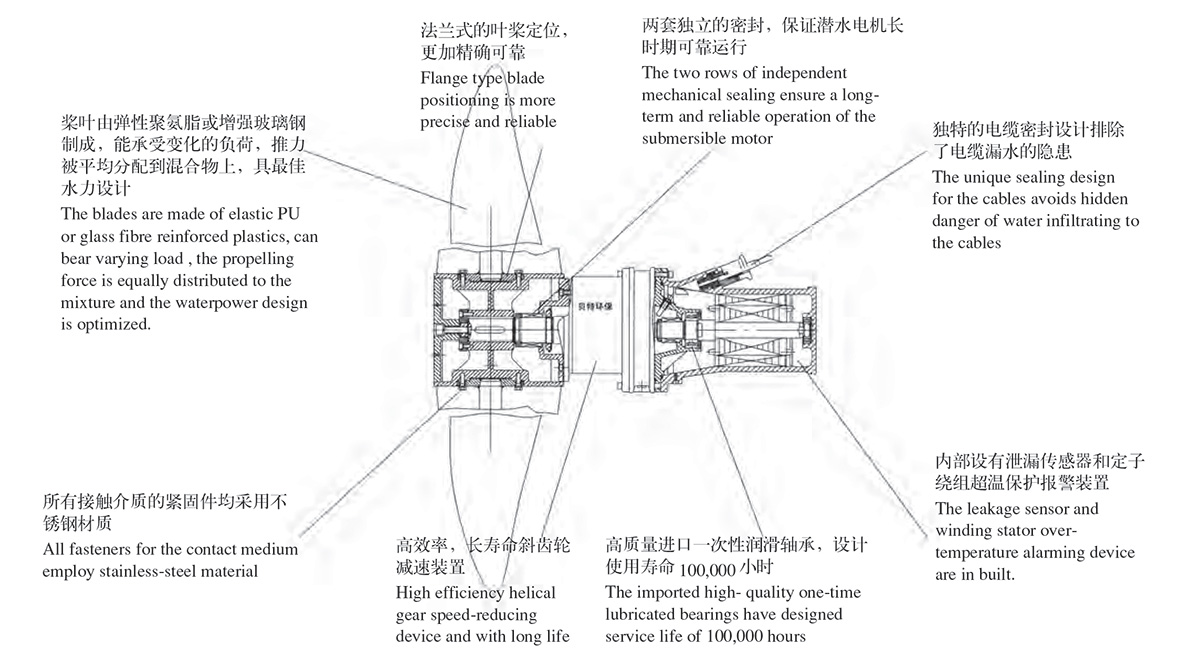

Estrutura
Além do fluxo de propulsão e produção de fluxo de água, esta série de produtos também tem função de mistura, como mostrado no desenho:
Aplicação
Os misturadores submersíveis são usados principalmente para misturar, agitar e fazer fluxos de anéis no processo de tratamento de esgoto municipal e industrial e também podem ser usados para manutenção de equipamentos de circulação de água na paisagem; Através da agitação, eles podem alcançar a função de criar fluxo de água, melhorando a qualidade da água, aumentando o teor de oxigênio na água e prevenindo eficazmente a sedimentação das substâncias suspensas.
Parâmetros de desempenho
Os parâmetros de desempenho do misturador submersível são mostrados na tabela a seguir com a tensão nominal de 380v e a freqüência de 50Hz:
Modelo | Potência do Motor | Corrente Nominal | rpm do impulsor | Diâmetro do impulsor | Impulso | Peso |
(kW) | (UMA) | r / min | (milímetros ) | (N) | (Kg) | |
QDT2.2 / 4-1100 / 2-87 / P | 2.2 | 5.3 | 87 | 1100 | 1970 | 184 |
QDT3 / 4-1100 / 2-115 / P | 3 | 7.2 | 115 | 1100 | 2410 | 184 |
QDT4 / 4-1100 / 2-135 / P | 4 | 9.2 | 135 | 1100 | 2930 | 184 |
QDT1.5 / 4-1400 / 2-48 / P | 1.5 | 3.9 | 48 | 1400 | 1200 | 180 |
QDT2.2 / 4-1400 / 2-56 / P | 2.2 | 5.3 | 56 | 1400 | 1640 | 180 |
QDT3 / 4-1400 / 2-63 / P | 3 | 9.2 | 63 | 1400 | 2180 | 180 |
QDT1.5 / 4-1600 / 2-48 / P | 1.5 | 3.98 | 48 | 1600 | 1320 | 184 |
QDT3 / 4-1600 / 2-56 / P | 3 | 7.2 | 56 | 1600 | 2140 | 184 |
QDT4 / 4-1600 / 2- / 63 / P | 4 | 9.2 | 63 | 1600 | 2520 | 184 |
QDT1.1 / 4-1800 / 2-38 / P | 1.1 | 3 | 38 | 1800 | 1160 | 186 |
QDT1.5 / 4-1800 / 2-42 / P | 1.5 | 3.9 | 42 | 1800 | 1480 | 186 |
QDT2.2 / 4-1800 / 2-48 / P | 2.2 | 5.3 | 48 | 1800 | 1880 | 186 |
QDT3 / 4-1800 / 2-56 / P | 3 | 7.2 | 56 | 1800 | 2365 | 186 |
QDT4 / 4-1800 / 2-63 / P | 4 | 9.2 | 63 | 1800 | 2750 | 186 |
QDT1.5 / 4-2200 / 2-38 / P | 1.5 | 3.9 | 38 | 2200 | 1400 | 210 |
QDT2.2 / 4-2200 / 2-42 / P | 2.2 | 5.3 | 42 | 2200 | 1810 | 210 |
QDT3 / 4-2200 / 2-48 / P | 3 | 7.2 | 48 | 2200 | 2140 | 210 |
QDT4 / 4-2200 / 2-56 / P | 4 | 9.2 | 56 | 2200 | 2780 | 210 |
QDT5 / 4-2200 / 2-63 / P | 5 | 11.9 | 63 | 2200 | 2960 | 210 |
QDT1.5 / 4-2500 / 2-36 / P | 1.5 | 3.9 | 36 | 2500 | 1430 | 220 |
QDT3 / 4-2500 / 2-38 / P | 3 | 7.2 | 38 | 2500 | 2090 | 220 |
QDT4 / 4-2500 / 2-42 / P | 4 | 9.2 | 42 | 2500 | 2850 | 220 |
QDT5 / 4-2500 / 2-56 / P | 5 | 11.9 | 56 | 2500 | 3090 | 220 |
QDT7.5 / 4-2500 / 2-63 / P | 7.5 | 16.6 | 63 | 2500 | 4330 | 270 |
Notas:
1 Classe de isolamento do enrolamento do motor: Classe F; Grau de proteção; IP68; Modo de operação do motor: Operação por 24 horas.
2 Podemos fornecer o motor com isolamento de enrolamento da classe H.

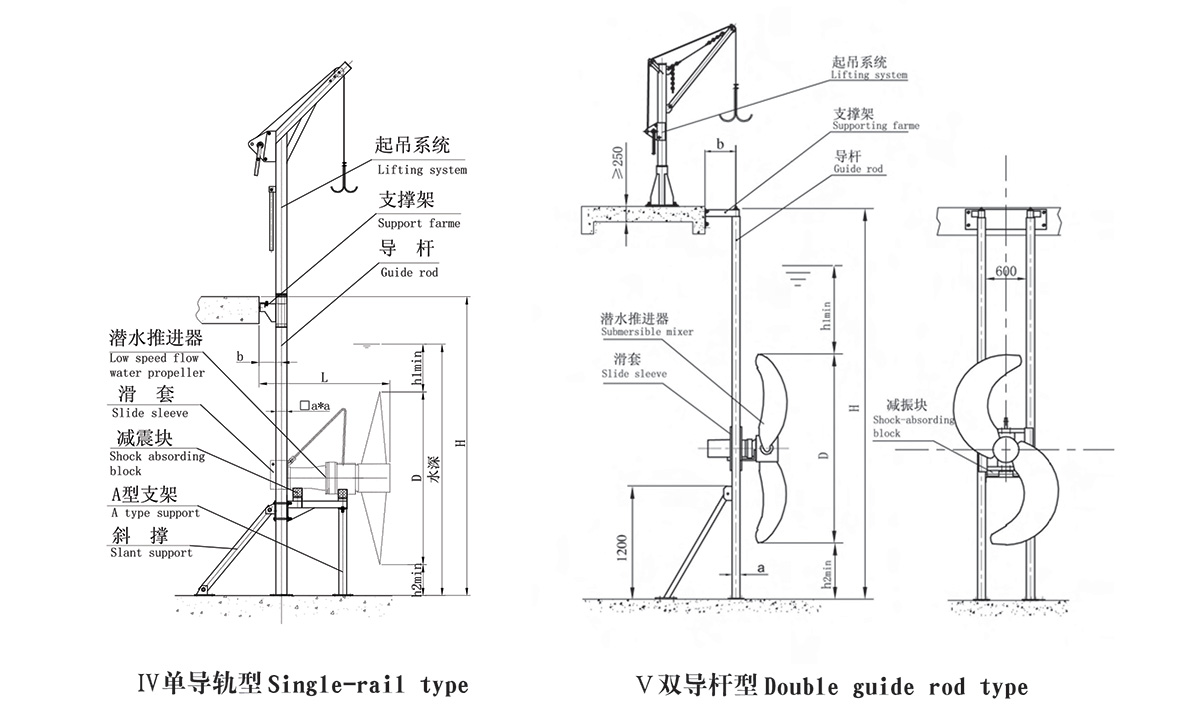

Diagrama de Instalação
Introdução
Hélice de fluxo submersível do tipo QDT é amplamente utilizado para o fluxo de oxidação propulsora e agitação em vários tipos de tanques bioquímicos durante o processo de tratamento de água, também pode ser usado para proteção de geada do rio e, etc, a hélice de fluxo de baixa velocidade consiste de motor submersível, dispositivo de redução de velocidade, lâminas e sistema de instalação etc. O produto é caracterizado por baixa potência (1.5-9KW), baixa velocidade de rotação (34 ~ 85rpm), grande diâmetro das lâminas (1100-3000mm), baixa - rotação de velocidade, produção de campo de fluxo de grande volume e amplo escopo de serviço. As lâminas em forma de bananeira têm função de autolimpeza, que é acabamento fundido com PU ou plástico reforçado com fibra de vidro e destacado pelo peso leve, alta resistência e boa anticorrosão, etc. A excelente propriedade de atrito pode garantir uma boa eficácia de amortecimento com o fluido no estado de movimento a baixa velocidade para produzir um fluxo de água gradual.
Estrutura
Além do fluxo de propulsão e produção de fluxo de água, esta série de produtos também tem função de mistura, como mostrado no desenho:
Aplicação
Os misturadores submersíveis são usados principalmente para misturar, agitar e fazer fluxos de anéis no processo de tratamento de esgoto municipal e industrial e também podem ser usados para manutenção de equipamentos de circulação de água na paisagem; Através da agitação, eles podem alcançar a função de criar fluxo de água, melhorando a qualidade da água, aumentando o teor de oxigênio na água e prevenindo eficazmente a sedimentação das substâncias suspensas.
Parâmetros de desempenho
Os parâmetros de desempenho do misturador submersível são mostrados na tabela a seguir com a tensão nominal de 380v e a freqüência de 50Hz:
Modelo | Potência do Motor | Corrente Nominal | rpm do impulsor | Diâmetro do impulsor | Impulso | Peso |
(kW) | (UMA) | r / min | (milímetros ) | (N) | (Kg) | |
QDT2.2 / 4-1100 / 2-87 / P | 2.2 | 5.3 | 87 | 1100 | 1970 | 184 |
QDT3 / 4-1100 / 2-115 / P | 3 | 7.2 | 115 | 1100 | 2410 | 184 |
QDT4 / 4-1100 / 2-135 / P | 4 | 9.2 | 135 | 1100 | 2930 | 184 |
QDT1.5 / 4-1400 / 2-48 / P | 1.5 | 3.9 | 48 | 1400 | 1200 | 180 |
QDT2.2 / 4-1400 / 2-56 / P | 2.2 | 5.3 | 56 | 1400 | 1640 | 180 |
QDT3 / 4-1400 / 2-63 / P | 3 | 9.2 | 63 | 1400 | 2180 | 180 |
QDT1.5 / 4-1600 / 2-48 / P | 1.5 | 3.98 | 48 | 1600 | 1320 | 184 |
QDT3 / 4-1600 / 2-56 / P | 3 | 7.2 | 56 | 1600 | 2140 | 184 |
QDT4 / 4-1600 / 2- / 63 / P | 4 | 9.2 | 63 | 1600 | 2520 | 184 |
QDT1.1 / 4-1800 / 2-38 / P | 1.1 | 3 | 38 | 1800 | 1160 | 186 |
QDT1.5 / 4-1800 / 2-42 / P | 1.5 | 3.9 | 42 | 1800 | 1480 | 186 |
QDT2.2 / 4-1800 / 2-48 / P | 2.2 | 5.3 | 48 | 1800 | 1880 | 186 |
QDT3 / 4-1800 / 2-56 / P | 3 | 7.2 | 56 | 1800 | 2365 | 186 |
QDT4 / 4-1800 / 2-63 / P | 4 | 9.2 | 63 | 1800 | 2750 | 186 |
QDT1.5 / 4-2200 / 2-38 / P | 1.5 | 3.9 | 38 | 2200 | 1400 | 210 |
QDT2.2 / 4-2200 / 2-42 / P | 2.2 | 5.3 | 42 | 2200 | 1810 | 210 |
QDT3 / 4-2200 / 2-48 / P | 3 | 7.2 | 48 | 2200 | 2140 | 210 |
QDT4 / 4-2200 / 2-56 / P | 4 | 9.2 | 56 | 2200 | 2780 | 210 |
QDT5 / 4-2200 / 2-63 / P | 5 | 11.9 | 63 | 2200 | 2960 | 210 |
QDT1.5 / 4-2500 / 2-36 / P | 1.5 | 3.9 | 36 | 2500 | 1430 | 220 |
QDT3 / 4-2500 / 2-38 / P | 3 | 7.2 | 38 | 2500 | 2090 | 220 |
QDT4 / 4-2500 / 2-42 / P | 4 | 9.2 | 42 | 2500 | 2850 | 220 |
QDT5 / 4-2500 / 2-56 / P | 5 | 11.9 | 56 | 2500 | 3090 | 220 |
QDT7.5 / 4-2500 / 2-63 / P | 7.5 | 16.6 | 63 | 2500 | 4330 | 270 |
Notas:
1 Classe de isolamento do enrolamento do motor: Classe F; Grau de proteção; IP68; Modo de operação do motor: Operação por 24 horas.
2 Podemos fornecer o motor com isolamento de enrolamento da classe H.
Diagrama de Instalação
